过滤器型号编制方法与含义

发布时间:2019-12-18关注次数:

过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护为方便。管道中的垃圾碎屑经常会对设备造成损坏,如水垢、铁锈、复合密封剂、煤渣及其他固体颗粒等都有可能进入管道系统中,为了防止含有粉尘和颗粒的流体对设备的不利影响,常在管道中使用过滤器。为防止泵免遭在管道中的施工垃圾的侵害,泵的上游可以装上过滤器装置。过滤器可以过滤掉液体或气体中的固体颗粒,保护设备免于损坏,防止管路堵死。

过滤器由阀体、滤网、排污、传动、控制装置组成,工作原理很简单,水等介质 从滤口进入,颗粒杂质会被截留在滤网上,所以过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域,过滤器已发展成为一种先进且易操作的全自动过滤装置。

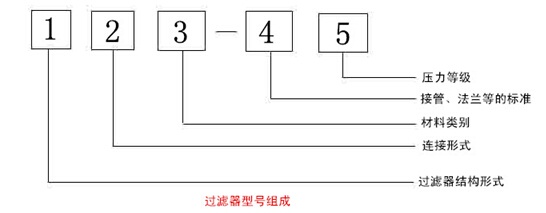

过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成。

符号

意义

符号

意义

SY1

铸制Y型过滤器

SC1

尖顶锥型过滤器

ST1

正折流式T型过滤器

SC2

平顶锥型过滤器

ST2

反折流式T型过滤器

SD1

双滤筒式罐型过滤器

ST3

直流式T型过滤器

SD2

多滤筒式罐型过滤器


②过滤器连接形式代码


符号

意义

符号

意义

1

内螺纹连接

4

法兰连接

3

承插焊连接

6

对焊连接


③过滤器材料类别代码


符号

意义

符号

意义

C

碳素钢或铸钢

S

奥氏体不锈钢

M

低合金钢

I

铬钼系钢

H

Cr13系不锈钢

Q

球墨铸铁

K

可锻铸铁

R

铬镍钼系不锈钢

L

铝合金

T

铜及铜合金

P

铬镍系不锈钢

V

铬钼钒钢


④过滤器接管、法兰等的标准代码


符号

意义

H

接管尺寸采用GB标准,法兰采用HG标准

A

接管尺寸采用HG标准,法兰采用ANSI标准


⑤压力等级代码

无论是公制还是英制系列,均采用常用的压力等级数字。公制系列的压力等级单位为bar,英制系列为磅级。

上海奇高阀门制造有限公司是专业生产过滤器的大型厂家,产品包括水过滤器、Y型过滤器、T型过滤器、U型过滤器、管道过滤器、篮式过滤器、袋式过滤器、气体过滤器、氧气过滤器、保温过滤器、自洁式过滤器、反冲洗过滤器、全自动过滤器等各种规格型号的过滤器产品,适用于各种工况设备管道上,产品性能优良,质量保证,价格低廉,欢迎来电咨询订购!
