J11B内螺纹氨用截止阀

关注次数:
J11B内螺纹氨用截止阀



J11B氨用内螺纹截止阀阀体、阀盖材质采用灰铸铁,密封面采用巴氏合金、四氟、尼龙,阀杆采用优质碳钢。体积轻,阻力小,安装方便,可广泛应用于水电站、食品、化工、水产等冷冻冷藏系统。
主要用途
氨用内螺纹截止阀是安装在制冷系统的设备或管路上,适于温度-40~+120摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
使用范围
通经范围:DN15~DN50
压力范围:1.6MPa
温度范围:-40℃~120℃
介质范围:丙烷、炳烯、甲醇、乙烷、煤气、液氨、液化天然气等低温介质
主要零件材料

零件名称
阀体、阀盖
密封圈
填料
填料压盖
阀杆
垫片
J11B-25Z
灰铸铁
巴氏合金
聚四氟
乙 烯
碳钢
聚四氟
乙 烯
J11F-25Z
灰铸铁
聚四氟乙烯

性能参数

公称压力PN(MPA)
试验压力PS(MPa)
适用介质
适用温度(℃)
2.5
3.8
氨气、
氨液等
NH3
巴氏合金
-40℃
+150℃
四氟
-40℃
+200℃

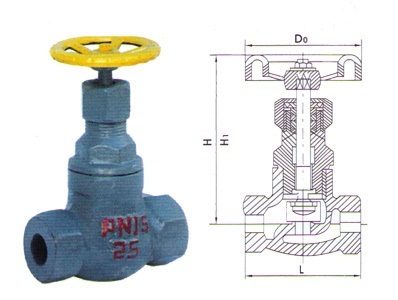

主要外形连接尺寸
口径
DN
总  长
(L)
阀体长(L)
全 开(H)
全关(H1)
手轮直径(D0)
连接方式
DN10
80
84
140
125
80
3/3”管柱螺纹
DN15
100
105
160
140
100
1/2”管柱螺纹
DN20
108
110
175
155
100
3/4”管柱螺纹
DN25
124
130
190
165
120
1”管柱螺纹
DN32
140
140
200

140
11/4”管柱螺纹
