Q41F46衬氟球阀

关注次数:
Q41F46衬氟球阀



主要零件材料

型号
左右阀体
球体
阀座密封圈
手柄
Q41F4-16
WCB衬F4
WCB衬F4
聚四氟乙烯
PTFE
WCB
Q41F46-16
WCB衬F46
WCB衬F46

主要性能参数

型号
公称压力
PN(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
工作温度
(℃)
适用介质
Q41F4-10
1.0
1.5
1.1
-20 ~180
硫酸、氢氟酸、磷酸、硝酸、盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀介质
Q41F4-16
1.6
2.4
1.76
-20 ~180
Q41F46-10
1.0
1.5
1.1
-20 ~150
Q41F46-16
1.6
2.4
1.76
-20 ~150

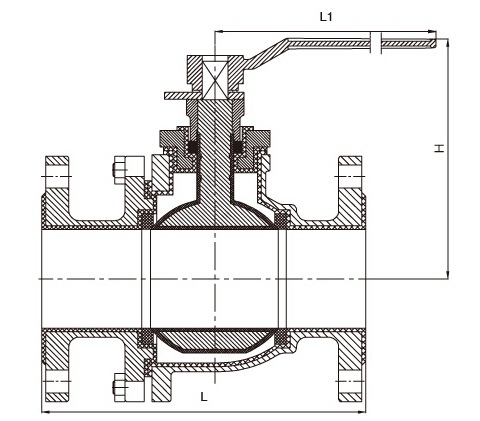

主要外形尺寸

公称通径DN(mm)
尺寸(mm)
L
L1
H
mm
in
PN10/16
Class150
25
1”
150
127
160
115
32
1 1/4”
165
140
160
125
40
1 1/2”
180
165
160
135
50
2”
200
178
210
140
65
2 1/2”
220
190
210
150
80
3”
250
203
250
180
100
4”
280
229
250
190
125
5”
320
254
335
225
150
6”
360
394
345
255
200
8”
400
457
-
400
250
10”
450
533
-
-
300
12”
500
610
-
-

声明

  1. 本文中所有文字、数据、图片均只适用于参考,Q41F46衬氟球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
