三通|四通球阀的用途及工作原理是什么

发布时间:2020-05-31关注次数:

三通|四通球阀具有新颖独特和专门的控制系统设计,它与气控或电控组合仪表本,广泛应用于冶金、矿山、石油、化工、电力、轻工,航拍等工业部门和自动化控制系统中,适用于流体、气体、粉尘类物质的混合、分流工况。采用力平衡4面阀座密封结构(y型三通球阀为3面阀座密封结构)使其密封十分可靠,具有圆滑过渡的流道,使流全阻力损失小,流路平稳,确保开、关切换的准确性。

按流道工式划分,三通|四通球阀分为“y”型三通球阀{三观阀座}“l”型及”“t”型三通球阀“x”型四通球阀

“l”型及”“t”型三通球阀(150lb、300lb)

四面座三通球阀,流道形式有“l”型及”“t”型两类,具体选择视用途而定,密封阀座采用增强tfe,ppl,或hr双密封阀座,

操作方式:手柄,蜗杆,涡轮,气动,电动等各类形式。

l型流道的三通,4面阀座球阀,可实现从工况至工,t型流道的三面4面阀座,可实现从工况5至工况8的况4的转换,采用2面阀座,受力平衡,保证闭止通道的转换,由于采用4面阀座,受力平衡,保证闭止通道的可靠密封,主要用于流路的换向。

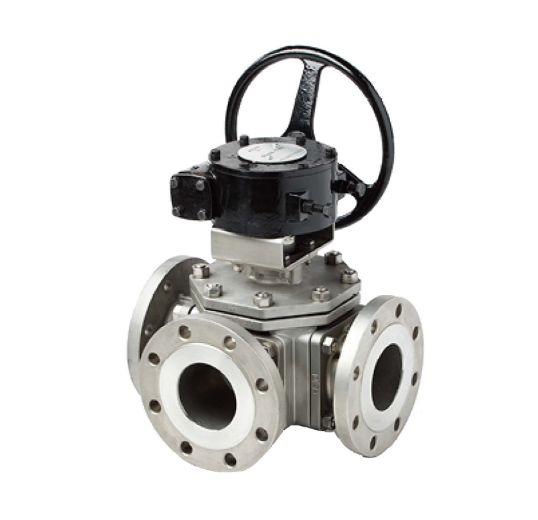

涡轮三通球阀

y型三通球阀

流道形式为“y”型,密封阀采用增强ptfe.ppl或hr双密封阀座

操作方式:手柄,蜗杆,蜗轮,气动,电动等各类形式。

y型三通球阀,流道形式为:y型,阀座为三面阀座,有效实现从工况至工况2的转换,主要用于y型管路流向的切换。

y型三通球阀的安装形式多样,可根据管路的布局选择不同的外形进行安装。

三通球阀的用途:在管路中主要用来做切断、分配和改变介质的流动方向。另配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。
