气动O型切断球阀主要参数及优点

2020-06-03 关注次数:

气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重 量轻、操作方便等优点,可广泛地应用于石油、 化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

气动O型切断球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,与其它阀门类相比,具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力较小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平衡灵活。

3、阀座密封性能好,采用聚四氟乙烯等弹药性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸价防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

7、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

气动切断球阀型号

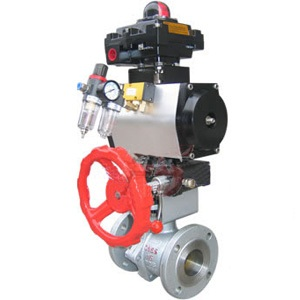

气动球阀

气动球阀主要参数:

公称通径DN(mm)

50-200

公称压力PN(MPa)

1.6

2.5

4.0

公称压力
(MPa)

强度试验

2.4

3.8

6.4

密封试验

1.8

2.8

4.4

材料材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯、柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃~300℃

执行器

型号

GT或AW系列

气源压力

0.3-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GBT/12237

GB12221

GB9113

GB9131

GB13927
