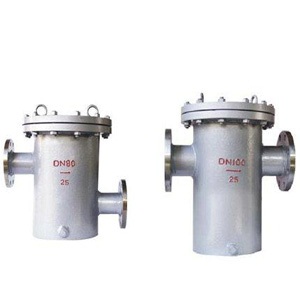

SRB篮式过滤器是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提蓝子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中广泛的应用,深受用户的青睐。

主要零件材料


壳体材质

铸铁、碳钢

不锈钢

滤框滤网材质

不锈钢

密封件材质

耐油石棉、柔性石墨、聚四氟乙烯

工作温度(℃)

-30~+380

-80~+450

公称压力(MPa)

0.6~6.4 (150Lb~300Lb)

过滤精度(目/in)

10-300

连接方式

法兰、对焊

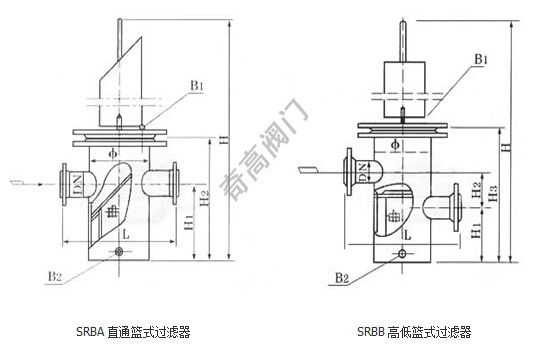

篮式过滤器主要外形尺寸

SRBA直通篮式过滤器主要外形尺寸


公称直径DN

主要尺寸

排放□“B”

参考重量(kg)

φ

L

H1

H2

H(拆卸滤网距离)

25

76

220

160

260

480

R1/2"

12

32

76

220

165

270

495

16

40

114

280

180

300

550

23

50

114

280

180

300

550

28

65

140

330

220

350

650

48

80

168

340

260

400

740

65

100

219

420

310

470

880

R3/4"

126

150

273

500

430

620

1175

248

200

325

560

530

780

1875

292

250

426

660

640

930

2170

415

300

478

750

840

1200

2690

596


SRBB高低篮式过滤器主要外形尺寸


公称直径DN

主要尺寸

排放□“B”

参考重量(kg)

φ

L

H1

H2

H3

H(拆卸滤网距离)

25

76

220

110

70

280

520

R1/2"

15

32

76

220

110

70

285

525

19

40

114

280

120

100

340

630

24

50

114

280

120

100

340

630

29

65

140

330

160

110

400

750

40

80

168

340

180

140

460

860

55

100

219

420

220

170

550

1040

R3/4"

103

150

273

500

310

220

720

1375

181

200

325

560

390

280

900

2005

303

250

426

660

480

320

1070

2320

439

300

478

750

640

400

1360

2870

625
