GHF-1型防火呼吸阀

关注次数:

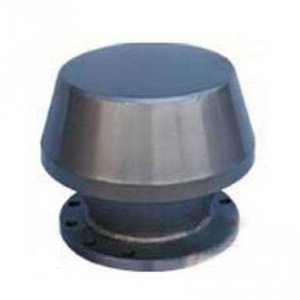

GHF-1型防火呼吸阀



防火呼吸阀是装于油罐顶部,起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。
操作压力
正压:+180mm水柱负压:-30mm水柱
安装方法
将油罐顶呼吸阀①(如图示,下同)取下,然后将挡板 ②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方,以 减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.
主要外形连接尺寸

规格(DN)
图号
重量(㎏/台)
安装尺寸(毫米)
A
B
80
Fcl-80-00
2
Φ198
n+常数
100
Fcl-100-00
3
Φ228
n+常数
150
Fcl-150-00
5
Φ318
n+常数
200
Fcl-200-00
8
Φ438
n+常数
250
Fcl-250-00
11
Φ546
n+常数
