J61H/Y焊接截止阀

当前位置:首页截止阀

J61H/Y焊接截止阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



焊接截止阀适用于公称压力 PN10.0 32.0Mpa P(54)100V P(57)170V ,工作温度 ≤540( 其中 P(57)170V 工作温度为 570) 的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

焊接截止阀 结构特点
1. 产品设计制造按 E101 JB/T3595-93 标准的规定,结构合理,性能优良,造型美观。
2. 阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3. 阀瓣、阀座的密封面采用司太立( stellite )钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
4. 阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
5. 阀盖填料函深度合理,填料加缓蚀剂,密封可靠。
7. 电动截止阀配有 DZW 系列阀门电动装置,具有壳体小,重量轻,功能全,外形美等特点,并可与程控电脑配套使用,也可按用户要求选配电动装置。

焊接截止阀 标准规范
设计与制造:E101,JB/T3595-93
压力温度:E101,JB/T3595
结构长度:E101
对焊连接尺寸:GB/T15198.3-95
检验与实验:GB/T13927-92

焊接截止阀 主要性能参数


产品型号
公称压力
试验压力
工作压力
工作温度(℃)
适用介质
壳体强度
密封
P54
P55
P57
J61H/Y-100
10
15
11



≤450
水、蒸汽、油品
J61H/Y-200
20
30
22



J61H/Y-250
25
38
28



J61H/Y-320
32
48
36



J61Y-P54/100V

30
22
10


≤540
蒸 汽
J61Y-P54/140V

38
28
14


J61Y-P54/170V

48
36
17
10

J61Y-P55/100V

38
28

14

≤555
J61Y-P55/140V

48
36

17

J61Y-P55/170V

53
39


10
J61Y-P57/100V

48
36


14
≤570
J61Y-P57/140V

55
40


17
J61Y-P57/170V

60
44





焊接截止阀 主要零件材料


零件名称
阀体
阀盖
阀杆
阀瓣
密封面
填料
阀杆螺母
手轮
紧固体
J61H型
25
           WCB
25
           40Cr
铬不锈钢
           铬钼铝钢化
铬不锈钢
铬不锈钢
柔性石墨
铝青铜
可锻铸铁
优质碳钢钼钢
J61Y型
25
           WCB
25
           40Cr
铬不锈钢
           铬钼铝钢化
25
硬质合金
柔性石墨
铝青铜
可锻铸铁
优质碳钢铬钼钢
J61Y-P54型
ZG20CrMolV 12CrlMolV
12C r1MolV
20CrMol V
           25CrlMolV
12CrlMolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢
J61Y-P55型
ZG25CrMol V12CrlMolV
12C r1MolV
20CrMol V
           25CrlMolV
12C r1MolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢
J61Y-P57型
ZGl5CrMolV 12CrlMolV
12CrlMolV
20CrMol V25CrlMolV
12CrlMolV
硬质合金
柔性石墨
铝青铜
可锻铸铁
铬钼钢

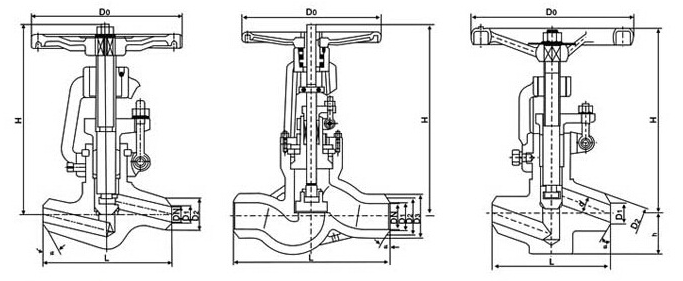

焊接截止阀 主要外形尺寸


公称通径DN
主要外形尺寸和连接尺寸(mm)
重量(kg)
L
D1
D2
D3
α
H
D0
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10
120
12
25
40°
185
140
2.8

15
170
17
36
40°
247
200
7.5

20
170
22
42
40°
248
200
9

25
170
26
42
40°
248
240
9.5

32
170
31
44
40°
248.5
280
15

50
250
50
82
32°
450
320
60

50
350
50
82
32°
450
320
64

65
430
69
100
110
32°
669
400
74
80
470
84
108
130
32°
669
450
112.5
100
560
107
144
165
32°
755
500
178.5
注:DN50为两种型号。
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10
120
12
28
40°
189
140
3

15
170
17
40
40°
250
200
9

20
170
22
46
40°
252
200
11

25
170
26
46
40°
254
240
13

32
170
31
49
40°
254
280
17

50
250
50
90
32°
453
320
68

50
350
50
90
32°
455
320
72

65
430
69
104
115
32°
630
400
83
80
470
84
110
140
32°
672
450
118
100
560
17
148
170
32°
761
500
165
