H742X液动池底排泥阀

关注次数:

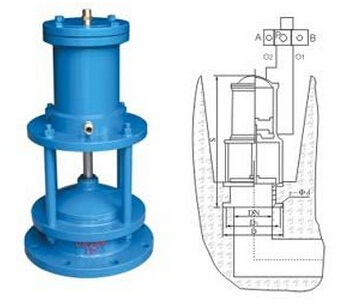

H742X液动池底排泥阀



H742X液动池底排泥阀安装于各类池子底部,用作于排除泥沙及污水
性能及特点
1、液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。
2、用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。
技术参数
液压缸工作压力:0.3-1.0MPa
液压缸驱动介质:清水、空气、油
介质温度:常温
注:如有特殊要求(订货时注明)
工作原理
本系列产品均由液压缸和阀体组成
用换向阀改变流体进入液压缸的上腔工下腔推动活塞运动,并带动阀板升降,使阀开启或关闭达到流体通断。
主要外形尺寸

公称通径
DN(mm)
H742X-1.0
接管螺纹G
阀杆材料
H
S
D
D1
z-фd
150
110
490
280
240
8-23
1/2”
不锈钢
200
110
530
335
295
8-23
1/2”
不锈钢
250
110
570
390
350
12-23
1/2”
不锈钢
300
140
610
440
400
12-23
3/4”
不锈钢
400
140
710
565
515
16-25
1”
不锈钢
500
160
310
670
620
20-25
1”
不锈钢
