QDQ421F气动紧急切断阀

当前位置:首页切断阀

QDQ421F气动紧急切断阀

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

  • 产品介绍
  • 服务承诺
  • 订货流程

气动紧急切断阀这是一种安全保护阀,安装在液化石油气储罐站液相与气相管路上,与空压机(或储气罐)配套使用, 以便在管道发生大量泄漏时,气源泄压或高温使易熔塞合金熔化,阀门自动关闭止漏,起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制,关闭迅速,开启灵活。是替代进口的理想选择。

工作原理及结构说明
本阀在无气压情况下,阀瓣处于常闭状态,当气泵把压力气输入本阀气缸时,阀瓣开启,当需要关闭阀门或遇有紧急情况时,将压力泄掉即自动关闭。
本阀是由柱塞固定在阀座上,当缸即阀瓣,当压力气通过阀座注入气缸时,阀瓣即离开阀座,当压力泄掉,阀瓣由于弹簧力的作用,迅速关闭。
阀门工作介质的流动方向,阀座端为出口,无阀座端即为进口和气压力方向相反。通径(DN):25-200(mm)
压力(PN):2.5,4.0MPa JIS-10K,20K
气源接口:PC1/4
高温溶闭温度:70±5℃

性能规范


公称压力PN

2.5、4.0MPa

气缸工作压力

≤4.0MPa

适用温度T

-40-+80℃

气缸使用介质

氢气、空气

工作介质

液化气、天然气

熔闭温度

70℃-±5℃

闭止时间

≤10秒

气缸开启介质

≥0.4MPa


主要零件材料


阀体

阀杆

弹簧

密封圈

碳钢

不锈钢

铬钒钢

聚四氟乙烯

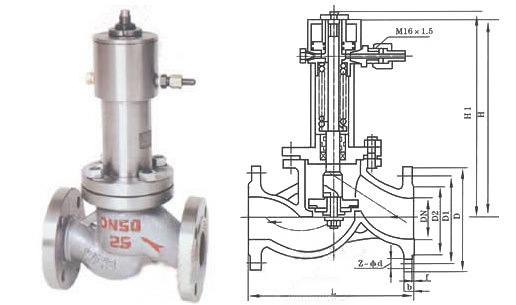

QDQ421F主要外形尺寸和连接尺寸


PN

DN

L

H

H1

D

D1

D2

b

f

Z-φd

2.5MPa
4.0MPa

25

160

260

230

115

85

65

16

2

4-14

32

180

270

240

135

100

78

18

2

4-18

40

200

280

250

145

110

85

18

3

4-18

50

230

300

270

160

125

100

20

3

4-18

80

310

360

320

195

160

135

22

3

8-18

100

350

400

360

230

190

160

24

3

8-23

150

480

510

510

300

250

218

30

3

8-25

200

600

610

550

360

310

278

30

4

12-25


QDY421F-25 /40液动紧急切断阀

性能规范


公称压力PN

0.5MPa
4.0MPa

油缸使用压力

≤4.0MPa

适用温度T

-40-+50℃

油缸使用介质

13#机械油

工作介质

液化石油气

熔闭温度

40℃-±50℃

闭止时间

≤10秒

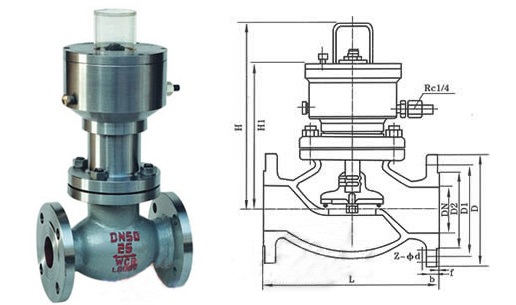

QDY421F主要外型尺寸和连接尺寸


PN

DN

L

H

H1

D

D1

D2

b

f

Z-φd

2.5MPa
4.0MPa

25

160

232

242

115

85

65

16

2

4-14

50

230

346

359

160

125

100

20

3

4-18

80

310

445

465

195

160

135

22

3

8-18

100

350

590

623

230

190

160

24

3

8-23

150

480

610

635

300

250

218

28

3

8-25

200

600

630

645

360

310

278

30

4

12-25
