CS15/45H自由半浮球式疏水阀

关注次数:
CS15/45H自由半浮球式疏水阀



CS15H-16CCS45H-16C 型自由半浮球式蒸汽疏水阀:内螺纹连接(CS15H-16C)、法兰连接(CS45H-16C),半浮球式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16,阀体材料为碳钢的蒸汽疏水阀。自由半浮球式蒸汽疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件,开口朝下,半浮球式的球桶外圆经过精细研磨,整个球面都可为密封面。使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏,节能效果好。自由半浮球式蒸汽疏水阀用于蒸汽加热设备,蒸汽管网凝结水回收系统。



CS15H自由半浮球式蒸汽疏水阀
CS45H自由半浮球式蒸汽疏水阀

工作原理
自由半浮球式蒸汽疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。由于阀座处于水封隔离,水汽分开,工作时无蒸汽泄漏。
主要性能参数

型号
PN
工作压力/MPa
适用温度/℃
适用介质
CS15H-16C
16
1.6
350
蒸汽、水
CS45H-16C
16
1.6
350
蒸汽、水

主要零件材料

型号
阀体材料
CS15H-16C
WCB
CS45H-16C
WCB

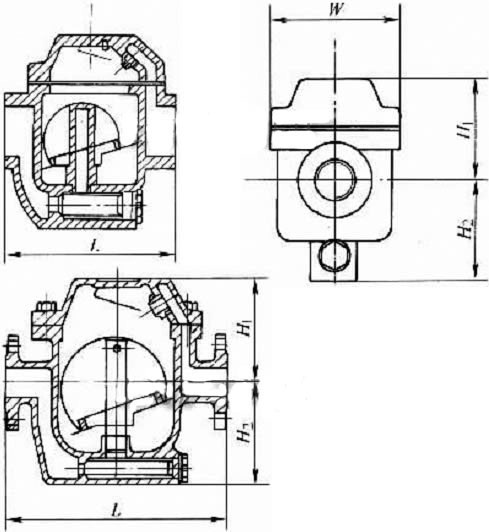

主要外形尺寸

型号
DN
L
H1
H2
W
CS15H-16C
15
170
75
93
120
20
170
75
93
120
25
170
75
93
120
32
210
95
155
160
40
210
95
155
160
50
210
95
155
160
CS45H-16C
15
230
75
93
120
20
230
75
93
120
25
230
75
93
120
32
270
95
155
160
40
270
95
155
160
50
270
95
155
160
CS45H-16(AA)
65
380
177
172
290
80
380
177
172
290
100
380
177
172
290
