UZ41H柱塞闸阀

关注次数:
UZ41H柱塞闸阀

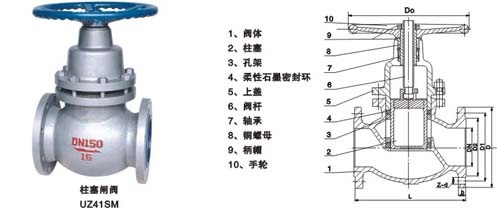

UZ41H柱塞闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高阀门的使用寿命。
柱塞闸阀是根据原有的闸阀连接尺寸设计制造的,由于闸阀在使用过程中出现外漏,密封环带复性较差,使用寿命短等缺点,本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点,成为一种结构新颖的无泄漏柱塞闸阀。
性能规范
阀体材料
适用温度
适用介质
压力范围
铸钢
≤250℃
水、蒸汽、油品
PNl.6-4.0MPa
铸铁
≤180℃
水、蒸汽、油品
PNl.6
不锈钢
≤200℃
硝酸、醋酸
通径范围
含钼不锈钢
≤200℃
氮、氢、尿素等
DNl5-400mm
实验压力
实验项目
实验介质
实验压力
压强实验
1.5PN
高压密封试验
1.1PN
低压气密封试验
0.5-O.7MPa
主要外形尺寸

DN
尺寸(mm)
UZ41H-16C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
270
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
580
K
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D1
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
485
t
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
36
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
8-23
12-23
12-25
16-25
16-30

DN
尺寸(mm)
UZ41H-25C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
360
425
485
550
610
K
65
75
85
100
110
125
145
160
190
220
250
310
370
430
490
550
D1
45
55
65
78
85
100
120
135
160
188
218
278
332
390
448
505
t
16
16
16
18
18
20
22
22
24
28
30
34
36
40
44
48
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-23
8-25
8-25
12-25
12-30
16-30
16-34
16-34

DN
尺寸(mm)
UZ41H-40C(Y、P、R)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
375
445
510
570
655
K
65
75
85
100
110
125
145
160
190
220
250
320
385
450
510
585
D1
45
55
65
78
85
100
120
135
160
188
218
282
345
408
465
535
t
16
16
16
18
18
20
22
22
24
28
30
38
42
46
52
58
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-12
8-26
8-26
12-30
12-33
16-33
16-36
16-39

DN
尺寸(mm)
UZ41H-64C(Y、R、P)
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
175
200
210
250
295
340
405
K
135
160
170
200
240
280
345
D1
105
130
140
168
202
240
300
t
26
28
30
32
36
38
44
n-φ
4-23
8-23
8-23
8-25
8-30
8-34
12-34

DN
尺寸(mm)
UZ41H-100C(Y、R、P)
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
195
220
230
285
310
350
430
K
145
170
180
210
250
290
360
D1
112
138
148
172
210
250
312
t
28
32
34
38
42
40
54
n-φ
4-25
8-25
8-23
8-30
8-34
12-34
12-41

声明

  1. 本文中所有文字、数据、图片均只适用于参考,UZ41H柱塞闸阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
