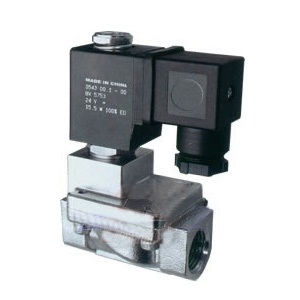

ZCS水用电磁阀

关注次数:
ZCS水用电磁阀



ZCS水用电磁阀适用于以水或液体、气体为介质, 进入液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换二口二位式常闭或常开式。
结构特点
电磁先导膜片式操作结构
阀门流量比普通阀提高10%
采用特殊密封结构和特种密封材料无泄漏
寿命长是同类产品的5倍以上
工作平稳噪音低、无水锤冲击、无颤抖声
采用膜片式、对介质洁净度要求较低
不锈钢可动铁芯经久耐用,反应快速;
配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上
防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)
引用标准:GB3836•9 防爆标志 Exm I/IIT4(国产线圈)
结构原理
本阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力:将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外世,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起主阀口开启,阀呈通路状态。
当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。
常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁祁副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。
型号说明
主要技术参数

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
工作介质
液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA
17
30
阀体材质
铸铁 铜 不锈钢
铸铁
流量系数 Kv值
2.8
5
8.5
12
18
28
45
70
110
180
250
600
870
1000
动作方式
常开 常闭
型式
先导式
介质温度(℃)
-5~80
-50~60
工作压力(Mpa)
0.05~1.0
0.1~1.0
0.15~1.0
额定电压
AC220V·DC24V其余规格可作特殊订货

主要外形尺寸

公称通径 DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
G
H
L
H
L
D
D1
D2
n-d
b
f
15
1/2″
105
90








20
3/4″
114
100








25
1″
138
120
130
160
115
85
65
4-φ14
16
3
32
11/4″
151
137
137
180
140
100
76
4-φ18
18
3
40
11/2″
155
145
152
200
150
110
84
4-φ18
18
3
50
2″
187
188
152
230
165
125
99
4-φ18
20
3
65



222
290
185
145
118
4-φ18
20
3
80



239
310
200
160
132
8-φ18
20
3
100



255
350
220
180
156
8-φ18
22
3
125



416
360
250
210
184
8-φ18
22
3
150



440
400
285
240
211
8-φ22
24
3
200



443
600
340
295
266
8-φ22
24
3
250



493
750
395
350
319
12-φ22
26
3
300



549
850
445
400
370
12-φ22
26
4
