ZCZG/ZCZH高温高压电磁阀

关注次数:

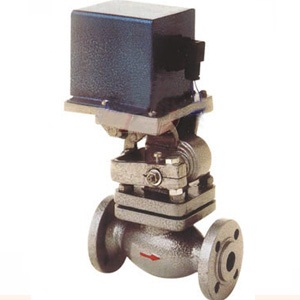

ZCZG/ZCZH高温高压电磁阀



ZCZG/ZCZH高温高压电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。
结构特点
耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离
结构原理
电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,
主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下, 关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。
型号说明
技术参数

介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力(MPa)
ZCZG
2.5
ZCZH
4.0
工作压差(MPa)
ZCZG
0.1-2.5
ZCZH
0.1-4.0
公称通径(MPa)
15
20
25
32
40
50
65
80
100
功耗
130VA
480VA
电源电压
AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV)
3.8
7.4
10.3
18.8
25.7
41
58
85
154
泄漏量(ml/min)
按JB/T7352-94·F规定

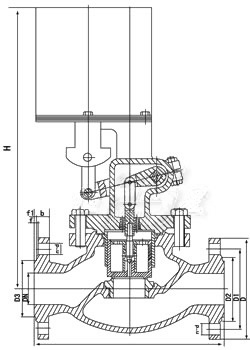

安装尺寸

DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Ø14
15
160
298
95
65
39
45
16
4
2
4-Ø14
20
200
304
105
75
50
55
16
4
2
4-Ø14
25
200
304
115
85
57
65
16
4
2
4-Ø14
32
200
314
140
100
65
78
18
4
2
4-Ø18
40
260
460
150
110
75
85
18
4
3
4-Ø18
50
300
460
165
125
87
100
20
4
3
4-Ø18
65
290
433
185
145
109
120
22
4
3
8-Ø18
80
310
433
200
160
120
135
22
4
3
8-Ø18
100
350
461
235
190
149
160
24
4.5
3
8-Ø22
