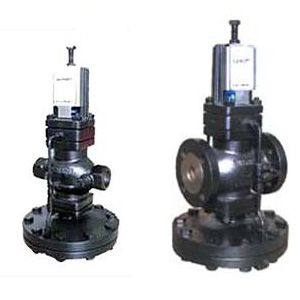

YD13H/YD43H先导式超大膜片高灵敏度减压阀是参考国外新型产品而研制开发成功的新型先导式超大膜片减压阀,先导式超大膜片高灵敏度减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。先导式超大膜片高灵敏度减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

主要技术参数


公称压力(Mpa)

2.5

壳体试验压力(Mpa)*

3.75

密封试验压力(Mpa)

2.5

高进口压力(Mpa)

2.5

出口压力范围(Mpa)

0.02-1.6

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

渗漏量

GB12245-1989


*:壳体试验不包括膜片、阀盖。

主要零件材料


零件名称

零件材料

阀体 阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn


流量系数Cv


DN

15

20

25

32

40

50

Cv

2.9

5.3

8.6

11.6

16.5

29.1

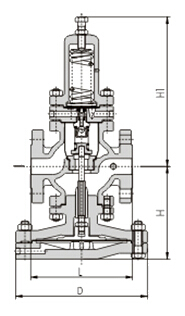

主要外形尺寸

YD13H先导式超大膜片高灵敏度减压阀(内螺纹)


DN

Rc

L

H1

H

D

15

1/2

147

221

133

185

20

3/4

154

224

136

185

25

1

160

235

145

207

32

1-1/4

180

236

156

207

40

1-1/2

200

238

176

255

50

2

230

246

183

255


YD43H先导式超大膜片高灵敏度减压阀(法兰)


DN

L

H1

H

D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220
