Y13H蒸汽减压阀

关注次数:
Y13H蒸汽减压阀

Y13H蒸汽减压阀、Y13H内螺纹蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
本产品主要用于蒸汽管路,起减压稳压作用。


二、Y13H内螺纹蒸汽减压阀性能指标

公称压力(MPa) 1.6 2.5
壳体试验压力(MPa) 2.4 3.75
密封试验压力(MPa) 1.6 2.5
最高进口压力(MPa) 1.6 2.5
出口压力范围(MPa) 0.1-1.0 0.1-1.6
压力特性偏差(MPa) GB12246-1989
流量特性偏差(MPa) GB12246-1989
最小压差(MPa) 0.15 0.15
渗漏量 GB12245-1989

 *:壳体试验不包括膜片、阀盖。


三、Y13H内螺纹蒸汽减压阀主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn



四、Y13H内螺纹蒸汽减压阀流量系数(Cv):

DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

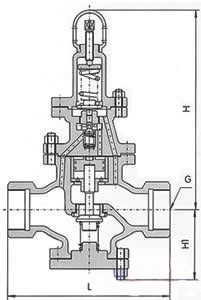

五、Y13H内螺纹蒸汽减压阀连接尺寸:



公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
