KP快速排(吸)气阀

关注次数:

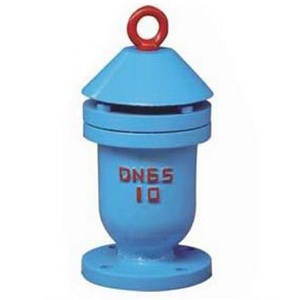

KP快速排(吸)气阀



KP快速排(吸)气阀设计合理,结构简单,体积小,排气量大,我厂在原基础上进行大量改进,使KP型更完美,产品合格率可达100%。
快速排(吸)气阀工作原理
管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
快速排(吸)气阀主要特点
1、能够排除管道中的气体,减少阻力节约能源。
2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢,使用寿命长,安全可靠。
快速排(吸)气阀主要用途
本阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。
快速排(吸)气阀技术参数
1. 介质:清水
2. 使用温度常温
3. 阀体:灰铸铁HT200
4. 浮球与塞头:不锈钢
5. 密封材料,丁腈橡胶
6. 阀体强度试验,1.5MPa
7. 密封试验压力0.05-1.1MPa
快速排(吸)气阀排气量表(按每秒流速成1.5-3.0米计算)

规格
25
50
80
100
150
200
立方米/小时
4-8
11-22
22-40
42-60
61-122
83-166

快速排(吸)气阀主要外形连接尺寸

公称通径DN
D
D1
D2
D3
H
Z-Φd
25
115
85
65
140
285
4-14
50
160
125
102
200
340
4-14
80
195
160
135
230
490
4-18
100
215
180
158
250
545
4-18
150
280
240
212
300
615
8-23
200
335
295
268
380
730
8-23
