QB1单口排气阀

关注次数:

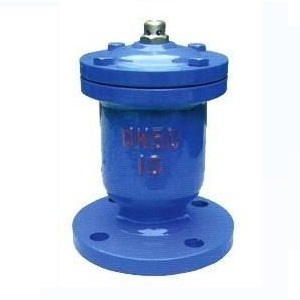

QB1单口排气阀



QB1单口排气阀为圆桶式阀体,其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
QB1型适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。
单口排气阀  工作原理
管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的时候,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。
单口排气阀  主要零件材料

1
阀体
铸铁
2
阀盖
铸铁
3
浮球
不锈钢
4
塞头
橡胶
5
排气嘴
黄铜
6
螺丝、螺帽
元钢

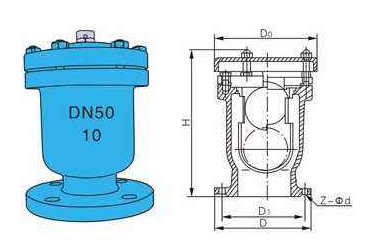

单口排气阀  主要尺寸

连接方式
DN
H
D
D1
Z-Φd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245
-
-
-
25、32
245
-
-
-
40、50
310
-
-
-
