X13H/X14H压力表旋塞阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



压力表旋塞阀有X13H二通压力表旋塞阀和X14H三通压力表旋塞阀二种。二通式入口为外螺纹出口为内螺纹,三通式的为一进一出一口接压力表。压力表旋塞阀主要是用在测量管路上与压力表配套使用。
型号:X13W二通式、X14W三通式
接口:M20×1.5、NPT1/2、G1/2
压力:PN64
温度:≤80℃
材质:A105、F304
主要性能参数

型号
公称压力PN(MPa)
试验压力PS(MPa)
工作温度(℃)
适用介质
壳体(水)
密封(水)
X14H-4.0C
           X13H-4.0C
1.6~6.4
2.0~7.0
1.6~6.4
≤150
水、蒸汽、油品等
X14H-4.0T
           X13H-4.0T
1.6~6.4
2.0~7.0
1.6~6.4
X14H-4.0P
           X13H-4.0P
1.6~6.4
2.0~7.0
1.6~6.4
硝酸类

主要零件材料

零件名称
阀体
塞子
填料压盖
填料
X14H-4.0C
           X13H-4.0C
铸钢
铸钢
铸钢
石墨
X14H-4.0T
           X13H-4.0T
铸铜
铸铜
铸铜
X14H-4.0P
           X13H-4.0P
不锈钢
不锈钢
不锈钢

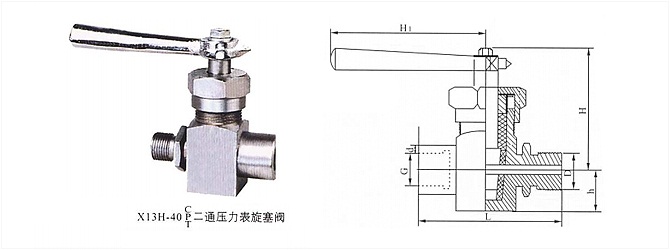

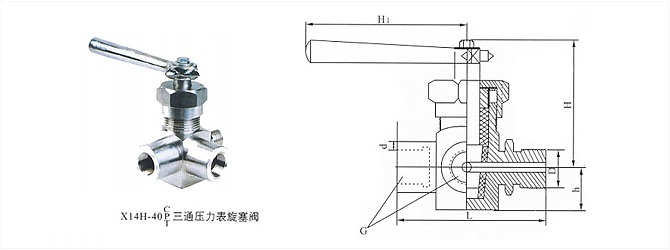

主要外形尺寸

型号
尺寸(mm)
D
L
G
d
h
H
H1
X14H-4.0C
           X13H-4.0C
G1/2
91
20×1.5
6.5
25
85
123
X14H-4.0T
           X13H-4.0T
X14H-4.0P
           X13H-4.0P
