H74H/X对夹圆片式止回阀

关注次数:
H74H/X对夹圆片式止回阀



H74H、H74X对夹圆片式止回阀是一种超薄止回阀,它具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
主要技术参数

型号
  公称通径
试验压力
适用温度
适用介质
壳体
密封
硬密封
软密封
H74H(X)-10
1.0
1.5
1.1
≤400℃
≤120℃最高 ≤250℃
油、水、酸碘等液体
H74H(X)-16
1.6
2.4
1.76
H74H(X)-25
2.5
3.75
2.75
H74H(X)-40
4.0
6.0
4.4

主要零件材料

零件名称
阀体、阀瓣
密封圈
材料
碳钢、不锈钢、铜
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢

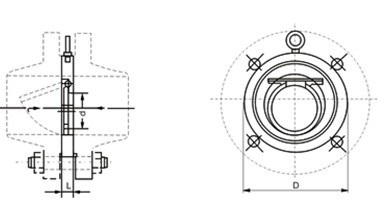

主要外形尺寸

公称通径
D
L
D
I型
II型
PN1.0
PN1.6
PN2.5
PN4.0
50
25
15
22
109
109
109
109
65
38
15
22
129
129
129
129
80
46
15
22
144
144
144
144
100
72
15
24
164
164
170
170
125
95
16
26
194
194
186
186
150
114
19
29
221
221
226
226
200
140
29
43
275
275
283
293
250
188
29
43
330
331
343
355
300
216
38
50
380
386
403
420
350
263
41
52
440
446
460
477
400
305
51
62
491
498
517
549
450
356
51
62
541
558
567
574
500
406
65
80
596
620
627
613
600
482
70
90
698
737
734
750

:(1)法兰连接尺寸:按GB/T9113.1-2000标准。
     (2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。
