DRVZ(H42X)静音止回阀

关注次数:
DRVZ(H42X)静音止回阀



DRVZ、H42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。该阀主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。
主要技术参数

公称压力
1.0
1.6
2.5
最高工作压力
1.0
1.6
2.5
密封试验压力
1.1
1.76
2.75
壳体试验压力
1.5
2.4
3.75
适用介质
介质温度
X<80℃, T≤150℃, H≤200℃

主要零件材料

零件名称
材料
阀体、导流体
铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或不锈钢
弹簧
不锈钢

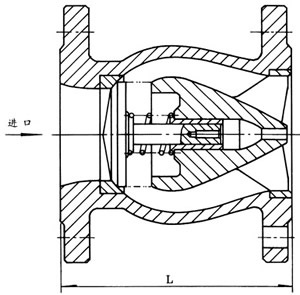

主要外形尺寸

公称通径
L
50
120
65
150
80
180
100
240
125
300
150
350
200
450
250
500
300
550
350
572
400
600
450
650
500
700

法兰连接尺寸:铁制阀门按GB4216.4(5)-84标准,钢制阀门按GB/T9113.1-2000(RF)标准。
