DJ44W-6T低温角式截止阀

关注次数:

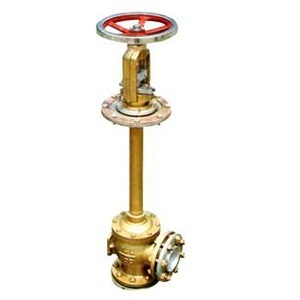

DJ44W-6T低温角式截止阀



DJ44W-6T低温角式截止阀
产品规范

公称通径
DN25-350mm
公称压力
PN0.6MPa
适用介质
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度
-196℃~+80℃

主要零部件材料

阀体
ZHSi80-3
阀瓣
H62
阀杆
0Cr18Ni9
填料、密封圈
PTFE

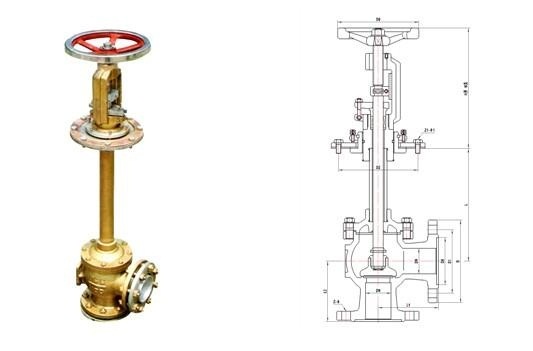

主要外形及连接尺寸

公称通径
DN(mm)
DJ44W-6T 低温角式截止阀
重量
尺 寸(mm)
(kg)
L
H开
H关
D
D1
D2
D6
L1
L2
Z1-d1
Z-d
D0

25
250-600
269
244
100
75
142
53
80
62
4-10
4-12
120
11.5
40
250-800
292
272
130
100
160
76
90
90
6-14
4-14
160
21.7
50
300-800
306
282
140
110
165
86
100
100
6-14
6-14
160
28.8
65
300-1000
342
305
160
130
185
106
115
115
6-14
6-14
200
34.3
80
300-1000
350
310
185
150
200
121
130
130
6-14
6-14
200
46.5
100
300-1000
385
340
205
170
225
142
140
140
8-14
8-18
280
58.7
125
300-1000
390
350
235
200
250
170
145
145
8-14
8-18
280
69.8
150
300-1000
420
360
260
225
290
194
165
165
8-14
10-18
320
99.2
200
500-1200
439
374
315
280
340
248
205
205
12-14
12-18
360
120
250
500-1200
525
440
370
335
435
300
250
250
12-14
16-18
400
207
300
500-1200
535
440
435
395
520
354
270
270
16-18
16-18
450
252
350
500-1200
618
498
485
445
550
404
300
300
12-18
12-22
500
478
