DJ61F-40P低温截止阀

关注次数:

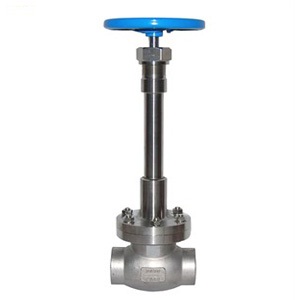

DJ61F-40P低温截止阀



DJ61F-40P低温截止阀
产品规范

公称通径
DN10mm~150mm
公称压力
PN4.0MPa
适用介质
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度
-196℃~+80℃

主要零部件材料

阀体
ZG0Cr18Ni9
阀盖、阀瓣
0Cr18Ni9/H62
阀杆
0Cr18Ni9
填料、密封圈
PTFE

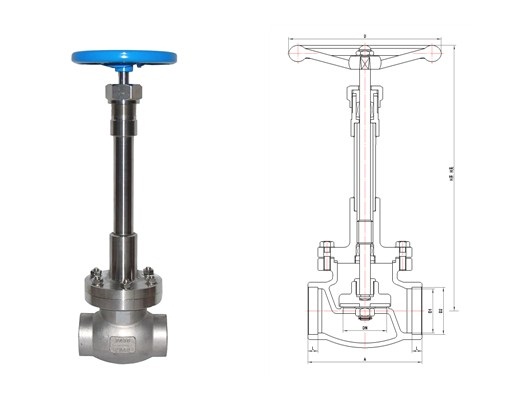

主要外形及连接尺寸

公称通径
DN(mm)
DJ61F-40P 低温截止阀
重量
(kg)
尺 寸(mm)
A
H开
H关
L
D1
D2
D
10
70
258
250
8
10
14.5
65
1.36
15
70
258
250
8
15
18.5
65
1.58
20
90
322
310
8
20
25.5
100
2.22
25
90
322
310
8
25
32.5
100
2.38
32
100
390
370
10
32
38.5
120
4.68
40
100
390
370
10
40
48.5
120
4.8
50
140
483
460
10
50
57.5
160
9.92
65
170
483
460
10
65
76.5
160
12.89
80
200
528
490
15
80
89.5
200
22.51
100
220
540
500
15
100
108.5
240
29.65
150
300
640
580
20
150
159.5
300
53.88
