DH41F-40P低温止回阀

关注次数:
DH41F-40P低温止回阀



DH41F-40P低温止回阀
产品规范

公称通径
DN15~150mm
公称压力
PN4.0MPa
适用介质
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度
-196℃~+80℃

主要零部件材料

阀体
ZG0Cr18Ni9
阀瓣
0Cr18Ni9/H62
阀瓣
0Cr18Ni9/H62
填料、密封圈
PTFE

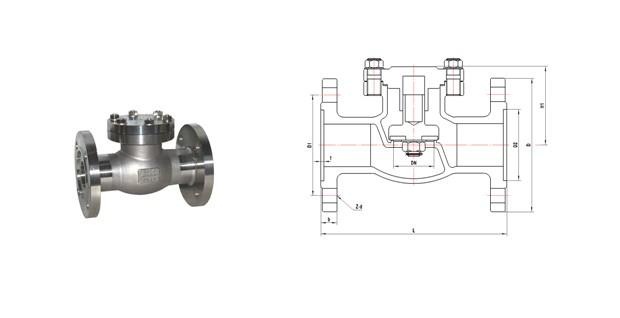

主要外形及连接尺寸

公称通径
DN(mm)
DH41F-40P 低温止回阀
重量
(kg)
尺 寸(mm)
L
H1
D
D1
D2
Z-d
b
f
15
130
65
95
65
40
4-14
14
3
3.8
20
150
65
105
75
51
4-14
16
3
5.5
25
160
75
115
85
58
4-14
16
3
5.9
32
180
75
135
100
66
4-18
18
3
7.1
40
200
86
145
110
76
4-18
18
3
11.2
50
230
98
160
125
88
4-18
20
3
11.6
65
290
98
180
145
110
8-18
22
3
15.8
80
310
127
200
160
121
8-18
24
3
25.2
100
350
134
235
190
150
8-23
24
3.5
35.6
150
400
166
300
250
218
8-25
26
4
61.5
