G641J往复型气动隔膜阀

关注次数:

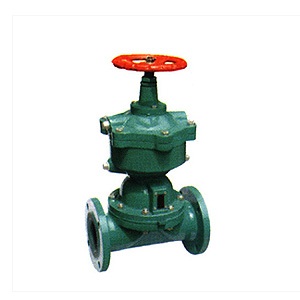

G641J往复型气动隔膜阀



G641J往复型气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,往复型气动隔膜阀适用于不同工作温度和流体管路。往复型气动隔膜阀适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁
测试
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

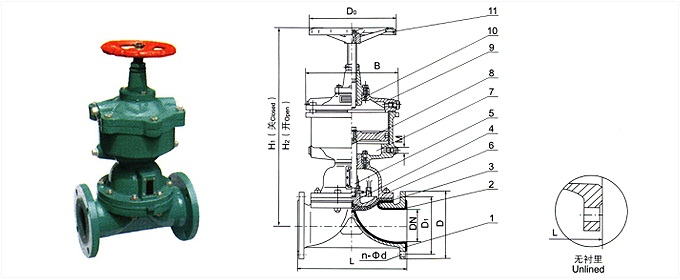

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
主要尺寸及重量

DN
mm
公称压力
MPa
工作压力
MPa
L
mm)
D
mm)
D1
mm)
n-φd
(mm)
F
mm)
H1
mm)
H2
mm)
D0
mm)
B
气源压力
MPa
气源接头
in
耗气量
cm3
重量
15
0.6
0.6
125
95
65
4-14
2
20
139
105
75
4-14
2
25
145
115
85
4-14
2
250
264
120
94
0.4
10×1
2.395×102
6.5
32
160
140
100
4-18
2
3025
328
140
120
0.4
12×1.25
6.082×102
40
180
150
110
4-18
3
306
328
140
120
0.4
12×1.25
6.082×102
50
210
165
125
4-18
3
379
405
160
185
0.4
12×1.25
1.235×102
25
65
250
185
145
4-18
3
467
502
240
245
0.5
16×1.5
3.725×103
31.5
80
300
200
160
4-18
3
483
523
240
245
0.5
16×1.5
3.725×103
62.5
100
350
220
180
8-18
3
565
617
280
330
0.5
20×1.5
9.458×103
93.5
125
400
250
210
8-18
3
664
732
320
380
0.5
20×1.5
1.409×104
114
150
460
285
240
8-22
3
750
830
320
470
0.5
20×1.5
2.868×104
164
200
0.4
570
340
295
8-22
4
930
1050
400
470
0.5
20×1.5
4.619×104
249
250
680
395
350
12-22
4
