G41J手动堰式隔膜阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
用途
本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃
压力等级:PN(MPa) 0.6 1.0 1.6
材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁
测试
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5 密封:PN×1.1
结构特点
隔膜阀是一种特殊形式的截断阀: 1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

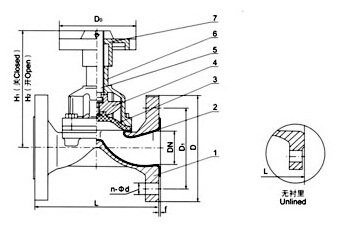

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮
主要尺寸参数
公称通径
           DN
公称压力
           MPa
工作压力
           MPa
L
           mm
D
           mm
D1
           mm
n-Фd
           mm
f
           mm
H1
           mm
H2
           mm
D0
           mm
质量
           Kg/kilos
15
1.6
1.6
108
95
65
4-14
2
90
99
66
2
20
117
105
75
4-14
2
93
103
66
3
25
127
115
85
4-14
2
100
112
66
4
32
146
140
100
4-18
2
127
144
96
6.5
40
159
150
110
4-18
2
136
56
96
7.5
50
190
165
125
4-18
2
151
177
96
10
65
1.0
1.0
216
185
145
4-18
2
183
213
165
16
80
254
200
160
8-18
2
190
230
230
23.5
100
305
220
180
8-18
2
242
285
280
34
125
356
250
210
8-18
3
285
648
280
44
150
406
285
240
8-22
3
353
431
368
67.5
200
0.6
521
340
295
8-22
3
445
537
483
141.5
250
635
395
350
12-22
5
598
734
500
229
300
0.4
749
445
400
12-22
5
698
778
560
321
350
787
505
460
16-22
5
723
883
560
360
400
0.25
914
565
515
16-26
5
868
1078
640
584
