EG6K41J英标常开式气动衬胶隔膜阀

关注次数:
EG6K41J英标常开式气动衬胶隔膜阀

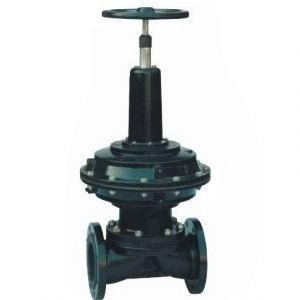

EG6K41J英标常开式气动衬胶隔膜阀 产品说明
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78 G6B41W无衬里隔膜阀
G6B41J衬胶气动隔膜阀,常开型隔膜阀
用途
用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
主要零件材料
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁
测试
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

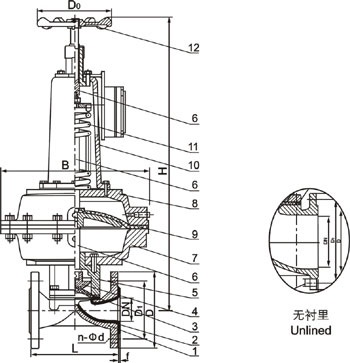

部件列表:1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
主要尺寸及重量
DN
mm
公称压力
MPa
工作压力
MPa
L
mm)
D
mm)
D1
mm)
n-φd
mm)
F
mm)
H1
mm)
H2
mm)
D0
mm)
B
气源压力
MPa
气源接头
in
耗气量
cm3
重量
15
0.6
0.6
125
95
65
4-14
2
-
-
-
-
-
-
-
-
20
139
105
75
4-14
2
-
-
-
-
-
-
-
-
25
145
115
85
4-14
2
306
320
120
94
0.4
10×1
2.395×102
7.5
32
160
140
100
4-18
2
410
430
140
120
0.4
12×1.25
6.082×102
14.5
40
180
150
110
4-18
3
415
435
140
120
0.4
12×1.25
6.082×102
16
50
210
165
125
4-18
3
463
488
160
185
0.4
12×1.25
1.235×102
24.5
65
250
185
145
4-18
3
620
660
160
245
0.5
16×1.5
3.725×102
30
80
300
200
160
4-18
3
627
687
200
245
0.5
16×1.5
3.725×103
51.5
100
350
220
180
8-18
3
719
769
240
330
0.5
16×1.5
9.458×103
86.5
125
400
250
210
8-18
3
804
872
320
380
0.5
20×1.5
1.409×104
133
150
460
285
240
8-22
3
920
1000
320
470
0.5
20×1.5
2.868×104
196.5
200
0.4
570
340
295
8-22
4
1145
1265
400
470
0.5
20×1.5
4.619×104
279.5
250
680
395
350
12-22
4
-
-
-
-
-
-
-
