ZZYP自力式压力调节阀

关注次数:
ZZYP自力式压力调节阀



ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

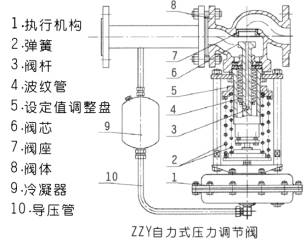

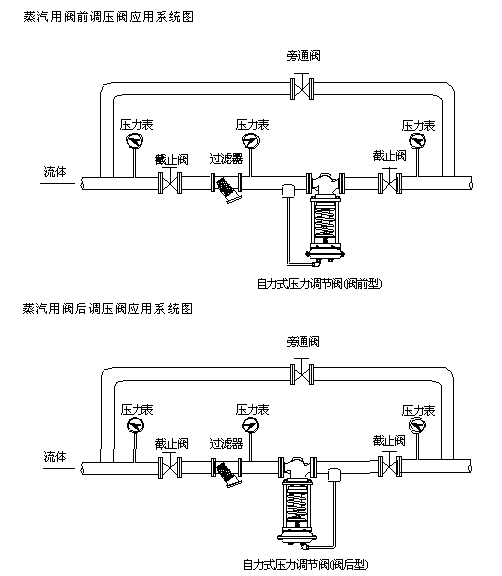

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、Ⅳ级和VI级三档;流量特性为快开;压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。
自力式压力调节阀 特点
•自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
•压力分段范围细且互相交叉,调节精度高。
•压力设定值在运行期间可连续设定。
•对阀后压力调节,阀前压力与阀后压力之比为10:1~10:8。
•橡胶膜片式检测,执行机构检测精度高、动作灵敏。
•采用压力平衡机构,使调节阀反应灵敏、控制精确。
自力式压力调节阀  主要零件材料
阀体:ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯:1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座:1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆:1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖:A3 A3钢涂四氟乙烯 不锈钢
填料:聚四氟乙烯 柔性石墨
橡胶膜片:丁睛、乙丙、氟、耐油橡胶
自力式压力调节阀  主要技术参数

公称通径 DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数 Kv
7
11
20
30
48
75
120
190
300
480
760
1100
1750
额定行程 (mm)
8
10
14
20
25
40
50
60
70
公称压力 PN(MPa)
1.6 、 4.0 、 6.4
压力调节范围 (kPa)
15 ~ 50 40 ~ 80 60 ~ 100 80 ~ 140 120 ~ 180 160 ~ 220 200 ~ 260
240 ~ 300 280 ~ 350 330 ~ 400 380 ~ 450 430 ~ 500 480 ~ 560 540 ~ 620
600 ~ 700 680 ~ 800 780 ~ 900 880 ~ 1000 950 ~ 1500 1000 ~ 2500
流量特性
快开
调节精度 ( % )
± 5
使用温度 ( ℃ )
≤ 350
允许
泄漏量
硬密封 (l/h)
单座:≤ 10 -4 阀额定容量 (IV 级 ) ;双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
软密封 (ml/h)
0.15
0.30
0.45
0.60
0.90
1.7
4.0
6.75
11.10
16.0
减压比
最大
10
最小
1.25


自力式压力调节阀  主要外形尺寸

公称通径 0N
20
25
32
40
50
65
80
100
125
150
200
250
300
法兰接管尺寸 B
383
512
603
862
1023
1380
1800
2000
2200
法兰端面距 L
150
160
180
200
230
290
310
350
400
480
600
730
850
压
力
调
节
范
围
kPa
15 一 140
H
475
520
540
710
780
840
880
915
940
1000
A
280
308
280 — 500
H
455
500
520
690
760
800
870
880
900
950
A
230
120 — 300
H
450
490
510
680
750
790
860
870
890
940
A
176
194
280
480 — 1000
H
445
480
670
740
780
850
860
880
930
A
176
194
280
600 一 1500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
1000 — 2500
H
445
570
600
820
890
950
1000
1100
1200
A
85
96
重量 kg
26
37
42
72
90
114
130
144
180
200
250
导压管接头螺纹
M16X1.5
