黑水气动调节阀

关注次数:
黑水气动调节阀



气动黑水调节阀由美国FISHERR公司针对煤化工行业做出重大贡献发挥技术优势,奇高阀门运用高端人员的技术多年努力在调节阀原理研制而成,主要用于高压差、强冲刷、强腐蚀、介质中含有固体颗粒和有闪蒸工况的流量及压力控制,有效地解决了调节阀内件容易被冲蚀的问题,已广泛用于国内多家煤化工企业,受到了用户的一致好评。与一般的调节阀相比,黑水调节阀结构紧凑,流路畅通,可最大限度地减小流阻及冲蚀;阀杆表面喷焊硬质合金,保证了阀杆与介质接触部分的抗冲蚀能力;采用下导向管结构,起到导向和刮除粘附在阀杆上杂质的作用,有效防止在填料腔中出现结硅现象;阀头、阀座和出口流道均由碳化钨材料制成,可有效防止介质的冲蚀;采用弹簧式双作用气缸执行机构,刚性好,输出功率大,阀门运行稳定;阀门定位器为原装进口的智能型产品,具有自诊断功能,调节非常简便;阀座为整体式,阀头和阀杆(备件)连为一体,阀门维修、备件更换简便;阀杆直径较大,能有效解决在闪蒸工况时的阀杆振动问题。经实验室试验和实际工况考核验证,黑水调节阀运行情况良好,质量在国内同行业中处于领先水平。
技术先进性
黑水调节阀是煤化工装置必不可少的重要设备之一,该阀长期在进出口压差很大的气、液、固三相流介质中使用。在确保调节特性前提下,无论是材质选择,还是结构设计,都体现出设计者对阀门要求耐腐蚀、抗冲刷、安全可靠工作的构思和措施。独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构,使黑水灰水调节阀的性能更加稳定可靠。阀体材质可选用WCB、WC6-12、304、316L、双相钢、特种材料等。阀体可选择锻造或铸造。此阀完全可以替代国外的黑水、灰水调节阀。
结构特点
1、流体:设计工艺上解决了旋涡难题,并保证了流体畅通。
2、共振套:设计共振套有效的解决了高压差产生的共振。
3、共振套工艺:共振套内腔设计了刮刀,有效的刮去了阀芯表面的结焦,防卡死功能。
4、阀杆:防旋涡设计,阀杆与阀芯采用机械连接。
5、阀芯与阀座:阀芯与阀座采用喷涂金刚石有效的解决了闪蒸、颗粒冲刷、气蚀等苛刻问题。
6、流道设计:进出口流道及变径区采用了热压式镶嵌喷涂金刚石解决了进出口流道冲刷、闪蒸、颗粒冲刷、 气蚀、硬裂等技术问题。
7、维护:设计结构维护拆装简便。
黑水调节阀适于在大压差、强腐蚀、冲刷严重的气、液、固三相流介质中长期使用。
主要零件材质
1.阀体:WCB、WC6-12、4130、CF8、 CF8M双相钢等;
2.阀杆:17-4PH、304、316
3.阀芯:不锈钢整体喷涂金刚石;
4.阀座:不锈钢整体喷涂金刚石;
5.变径: WCB、WCB-12、304、316L 双相钢通道内衬金刚石。
适用范围
1.压力等级:Class150~Class2500;
2.口 径:NPS1″~NPS28″;
3.密封等级:ANSI B16.104 VI无泄漏等级;
4.防爆等级:ExdIICT4、ExiaIICT4;
5.流量特性:直线、等百分比(对数)抛物线及快开等;
6.传到方式:气动、电动等;
7.连接方式:法兰、焊接、卡箍、螺纹等。

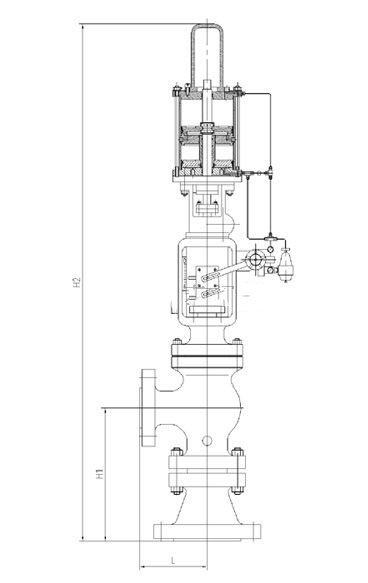

主要外形尺寸

规格
L
H1
H2
1″×2″
160
300
1100
2″×3″
180
330
1200
3″×6″
220
430
1600
4″×12″
300
530
1800
6″×18″
340
600
2400
8″×24″
360
800
2200
10″×28″
380
930
2380
