ZZWP自力式温度调节阀

关注次数:
ZZWP自力式温度调节阀



ZZWP自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门.
自力式温度调节阀 产品特点
本阀无需电或压缩空气等外界能源,安全可靠.感温液体膨胀均匀,比例式调节控制,控制精度高,工作稳定,有效节约能源,平衡式阀体设计,使阀能在更大压差下工作,线性或等百比流量特性,温度设定操作简单方便,体积小,重量轻,安装方便.
自力式温度调节阀 工作原理
自力式温度调节阀按作用形式可分;加热用温控型,冷却用温控型,合流(分流)温度调节型.是利用感温液体受热膨胀,遇冷收缩及液体不可压缩的原理进行调节.将温度传感器插入需要控制温度的介质中,当介质温度升高时,感受温液体膨胀,作用力克服了弹簧阻力,推动阀芯向下位移,阀门趋于关闭状态,从而减少热媒介质的流量;反之当介质温度低于设定温度时,感温液体收缩,复位弹簧推动阀芯开启状态,增加热媒介质流量,使被控介质温度趋于升高.循环往复,从而使被控介质的温度值始终保持在设定温度允许的范围内.
自力式温度调节阀 主要零件材料

材料代号
C(WCB)
P(304)
R(316)
主要
零件
阀体,阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座
1Cr18Ni9Ti(304)
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
波纹管套
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
平衡波纹管
1Cr18Ni9Ti
温包
H62,1Cr18Ni9Ti
毛细管
H62,1Cr18Ni9Ti
接头
H62,1Cr18Ni9Ti

自力式温度调节阀 主要技术参数
公称通径mm
15
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数Kv
单座
5
7
11
20
30
48
75
120
190
300
480
760
双座


12
22
33
53
83
132
209
330
528
836
套筒


11
20
30
48
75
120
190
300
480
760
额定行程L(mm)
6
8
10
14
20
35
允许最大压差(MPa)
1.6
1.5
0.5
温度调节范围(℃)
0-70,50-120,100-170,150-220,200-270
调节精度(%)
±5
允许超载值(℃)
分别为上述温度调节范围上限加50
使用环境温度(℃)
-40∼+80
安装接头
G1"
毛细管长度(m)
3,5,8
允许泄漏量
硬密封(L/h)
单座≤10-4×阀额定容量(IV级);双座,套筒≤5×10-3阀额定容量(II级);
软密封(ml/min)
0.15
0.15
0.15
0.30
0.30
0.45
0.60
0.90
1.70
4.0
4.0
6.75

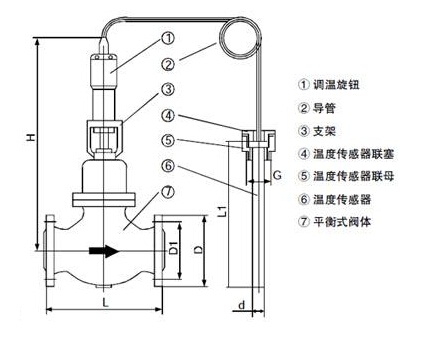

自力式温度调节阀 主要外形尺寸
公称通径
DN(mm)
L
(mm)
D
(mm)
L1
(mm)
H
(mm)
G
(mm)
导管长
(m)
D
(mm)
D1
(mm)
螺栓孔
(n-Ф)
32
180
25
430
380
1-1/4"
3
135
100
4-18
40
200
25
430
410
1-1/4"
3
145
110
4-18
50
230
25
430
450
1-1/4"
3
160
125
4-18
65
290
25
430
490
1-1/4"
3
180
145
4-18
80
310
25
430
530
1-1/4"
3
195
160
8-18
100
350
25
430
560
1-1/4"
3
215
180
8-18
125
395
25
550
600
1-1/4"
4
245
210
8-18
150
470
25
550
640
1-1/4"
4
280
240
8-23
200
600
25
550
690
1-1/4"
4
335
295
12-23
:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
