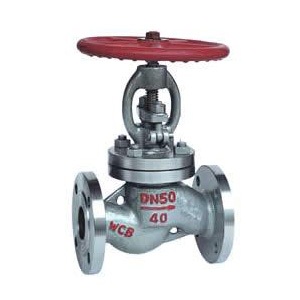

J41N天然气截止阀

关注次数:
J41N天然气截止阀



J41N天然气截止阀采用弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,并具备倒密封功能,适用于高中压燃气输送管路。
J41N-25/40截止阀
通径(DN):15∽200(mm)
压力(PN)2.5∽4.0MPa
材料:锻钢、碳钢
日式JIS-10K 、20K截止阀
通径(DN):15∽200(mm)
压力(PN):2.5,4.0MPa
材料:锻钢、碳钢
主要零件材料

阀体
阀杆、阀瓣
密封面
填料
碳钢
不锈钢
不锈钢和101
聚四氟乙烯
尼龙

性能参数

公称压力PN
JIS10K
JIS20K
MPa
1.6
2.5
4.0
壳体试验压力PN
2.4
3.75
6.0
高压密封试验压力
1.76
2.75
4.4
适用介质
液化气、天然气等
适用温度
-40∽+80℃
法兰连接标准
JB/T 79-94

主要外形尺寸

PN
DN
L
H
D
D1
D2
b
f
Z-φd
D0




2.5MPa
4.0MPa
10K
20K




15
130
207
95
65
45
16
2
4-14
120
20
150
217
105
75
55
16
2
4-14
140
25
160
219
115
85
65
16
2
4-14
160
32
190
280
135
100
78
18
2
4-18
180
40
200
330
145
110
85
18
3
4-18
200
50
230
350
160
125
100
20
3
4-18
240
65
290
400
180
145
120
22
3
8-18
280
80
310
430
195
160
135
22
3
8-18
320
100
350
465
230
190
160
24
3
8-23
360
125
400
502
270
220
188
28
3
8-25
400
150
480
560
300
250
218
30
3
8-25
440
200
600
580
360
310
278
34
4
12-25
480

声明

  1. 本文中所有文字、数据、图片均只适用于参考,J41N天然气截止阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
