H41N天然气升降式止回阀

H41N天然气升降式止回阀
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

详情介绍

  • 产品介绍
  • 服务承诺
  • 订货流程

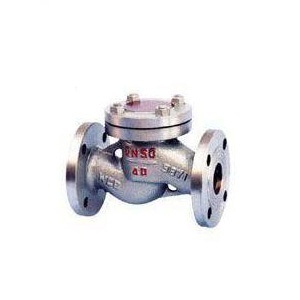

H41N天然气升降式止回阀启闭件靠介质流动和力量自行开启或关闭,采用了聚四氟乙烯或尼龙塑料为密封面的材料,利用聚四氟乙烯或尼龙塑料在介质压力作用下产生的微量变形,提高了密封性能,减缓介质压力的冲击,防止静电而产生了火花,保护阀门及管道。

主要用途

天然气升降式止回阀适用燃气管道控制接通和裁断管路介质的启闭装置,阻止介质逆流。其作用是防止天然气、燃气、煤气、液化石油气管路中的介质倒流。

使用范围

通经范围:DN15~DN300

压力范围:1.6MPa~16.0MPa

温度范围:-20℃~200℃

介质范围:燃气、天然气、液化气、煤气等可燃易燃气体。

性能规范

设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89

主要性能参数

公称压力

壳体试验

密封试验

适用介质

适宜温度

2.5

3.75

2.75

液化气、天然气等

-20~+200℃

4.0

6.0

4.4

主要零件材料

阀体、盖板

阀瓣

密封面

WCB

碳钢

不锈钢和尼龙

主要外形尺寸

公称通径

DN(mm)

H41N-25型主要尺寸(mm)

重量

L

D

D1

D2

b

f

Z-фd

H

D3

(kg)

15

130

95

65

45

16

2

4-14

100

-

5

20

150

105

75

55

16

2

4-14

105

-

7

25

160

115

85

65

16

2

4-14

115

100

9

32

190

135

100

78

18

2

4-18

120

120

10

40

200

145

110

85

18

3

4-18

140

135

15

50

230

160

125

100

20

3

4-18

150

150

20

65

290

180

145

120

22

3

8-18

160

175

25

80

310

195

160

135

22

3

8-18

175

200

32

100

350

230

190

160

24

3

8-23

200

230

57

125

400

270

220

188

28

3

8-25

230

273

-

150

480

300

250

218

30

3

8-25

265

330

-

200

600

360

310

278

34

3

12-25

300

365

-
