H44N天然气旋启式止回阀

关注次数:

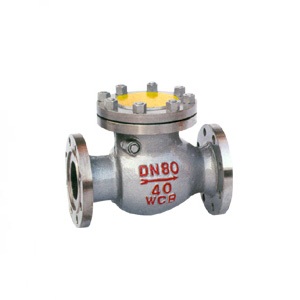

H44N天然气旋启式止回阀



H44N天然气旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。密封面采用弹性尼龙材料或聚四氟乙烯,提高了密封性能,避免因介质压力的冲击而所产生的静电火花。
主要用途
天然气旋启式止回阀作用是防止天然气、燃气、煤气、液化石油气管路中的介质倒流。可广泛适用于石油、化工、电力、冶金、商业服务等行业,特别适用于燃气生产、贮存、使用单位。
使用范围
通经范围:DN15~DN300
压力范围:1.6MPa~32.0MPa
温度范围:-20℃~200℃
介质范围:燃气、天然气、液化气、煤气等可燃易燃气体。
应用规范

设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标志
GB/T12220
供货
JB/T7928

性能参数

公称压力PN
2.5
4.0

MPa

壳体试验压力PT
3.75
6.0
高压密封试验压力
2.75
4.4
适用介质
液化气、天然气等
适用温度
-20∽+200℃
法兰连接标准
JB/T 79-94

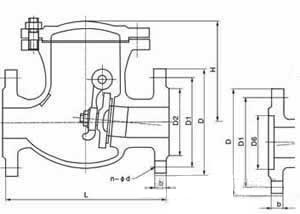

主要外形连接尺寸

公称通径DN
L
D
D1
D2
b
Z-Φd
H
WT(Kg)
H44N-16C
50
230
160
125
100
16
4-Φ18
135
21
65
290
180
145
120
18
4-Φ18
142
28
80
310
195
160
135
