A27H/Y弹簧微启式安全阀

关注次数:
A27H/Y弹簧微启式安全阀



A27H弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。
产品型号:A27H-10/16/25/40 A27Y-10/16/25/40P/R

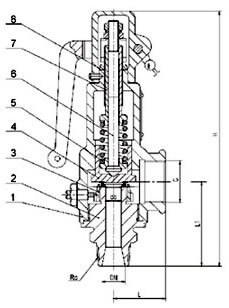

主要零件材料

No.
零件名称
A27H 材料
A27W-P 材料
A27W-R 材料
1
阀  体
HT350
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
2
阀  座
35
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
3
调 节 圈
2Cr13
1Cr18NiTi
1Cr18Ni12MoTi
4
阀  瓣
2Cr13
1Cr18NiTi
1Cr18Ni12MoTi
5
弹  簧
50CrVA
50CrVA 包覆氟塑料
50CrVA 包覆氟塑料
6
阀  杆
2Cr13
2Cr13
1Cr18NiTi
7
调整螺杆
45
2Cr13
1Cr18NiTi
8
保 护 罩
2G200-400
2G200-400
1Cr18NiTi
 密封面材料
堆焊D507
堆焊Co基硬质合金

主要外形尺寸

公称通径
尺寸
do
Rc
L
L1
G
H
15
10
1/2"
40
65
1/2"
135
20
15
3/4"
45
70
3/4"
140
25
20
1"
45
76
1"
155
32
25
1 1/4"
55
85
1 1/4"
170
40
32
1 1/2"
55
85
1 1/2"
310
50
40
2"
67
100
2"
322
65
50
2 1/2"
76
112
2 1/2"
344
80
65
3"
110
135
3"
395
