AY42H/YA802Y安全溢流阀

关注次数:
AY42H/YA802Y安全溢流阀



AY42H、YA802Y安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。
主要性能规范

型号
公称压力
开启压力分级
工作温度(℃)
适用介质
AY42H-160 YA802Y-160
16.0
6.3~16.0
200
水、油品等
AY42H-250 YA802Y-250
25.0
10.0~25.0
AY42H-400 YA802Y-400 YA802Y-600
40.0-60.0
20.0~60.0

主要零件材料

NO
零件名称
材料
1
阀体
碳钢
2
阀座
不锈钢
3
阀瓣
不锈钢
4
阀盖
焊接件
5
弹簧
50CrVA

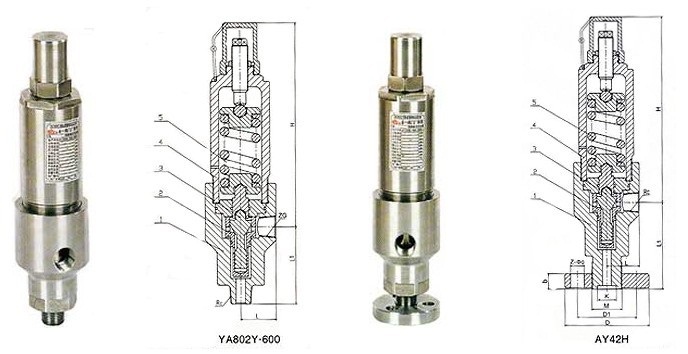

主要外形尺寸

型号
公称通径
尺寸
Rc
ZG
L
L1
≈H
YA802Y-600
15
1/2"
1/2"
52
90
250
25
1"
1"
52
113
275
40
11/2"
11/2"
52
157
336



型号
公称通径
尺寸
D
D1
K
M
Z-ød
b
L
L1
Rc
≈H
AY42H-160 AY42H-250 AY42H-400
15
135
95
25
M48×2
4-22
25
65
140
1/2"
329
25
165
115
30
M52×2
6-26
28
80
150
1"
447
25
200
145
38
M80×3
6-29
40
90
180
11/2"
485
32
225
170
42
M100×3
6-33
50
100
200
21/2"
570
