A42Y全启式超高压安全阀

关注次数:

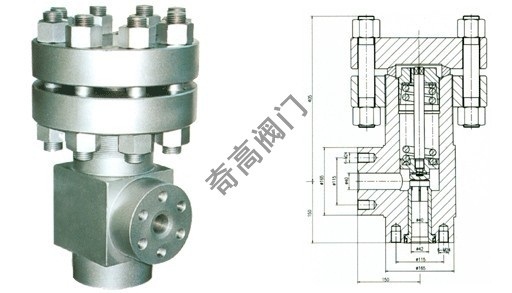

A42Y全启式超高压安全阀



A42Y-1000全启式超高压安全阀适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上,作为超压保护装置。
全启式超高压安全阀产品型号:A42Y-1000 DN10、A42Y-1000 DN15、A42Y-1000 DN25
主要零件材料

NO.
零件名称
A42Y-1000材料
1
阀体
锻35
2
阀瓣
2Cr13
3
导向套
2Cr13
4
阀盖
35
5
弹簧
50CrVA
6
阀杆
2Cr13
7
调整螺杆
45
8
阀帽
ZG200-400
密封面材料
堆焊Co基硬质合金

主要外形尺寸

公称通径
尺寸
do
D
D1
M
B
Z-Фd
DN’
M’
L
L1
H
10
6
115
80
M42×2
32
4-18
15
M27×2
80
110
320
15
8
135
95
M48×2
36
4-22
20
M33×2
80
120
330
25
10
165
115
M64×3
40
6-26
32
M45×2
85
130
350
