A28H外螺纹全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,RA28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

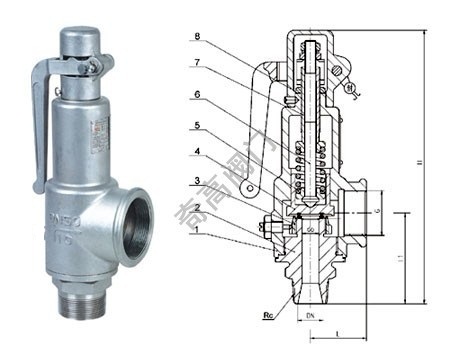

主要零件材料


NO.
零件名称
A28H材料
A28Y-P材料
A28Y-R8材料
1
阀体
HT200
ZG1Cr18 Ni9Ti
CF8M
2
阀座
35
ZG1Cr18 Ni9Ti
CF8M
3
调节圈
2Cr13
1Cr18 Ni9Ti
316
4
阀瓣
2Cr13
1Cr18 Ni9Ti
316
5
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
6
阀杆
2Cr13
2Cr13
316
7
调整螺杆
45
2Cr13
316
8
保护罩
ZG200-400
ZG200-400
CF8M
密封面材料
堆焊D507
堆焊Co基硬质合金


主要外形尺寸


公称通径
尺寸
do
Rc
G
L
L1
H
15
10
1/2"
3/4"
37
62
189
20
12
3/4"
1"/TD>
40
65
196
25
15
1"
11/4"
45
72
277
32
20
11/4"
11/2"
55
85
312
40
25
11/2"
2"
67
100
322
50
32
2"
21/2"
76
112
348
65
40
21/2"
3"
110
135
370
80
60
3"
4"
110
145
410
