Q11F内螺纹球阀

当前位置:首页球阀

Q11F内螺纹球阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555
  • 产品介绍
  • 服务承诺
  • 订货流程



Q11F内螺纹球阀/Q611F气动内螺纹球阀/Q911F电动内螺纹球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。内螺纹球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

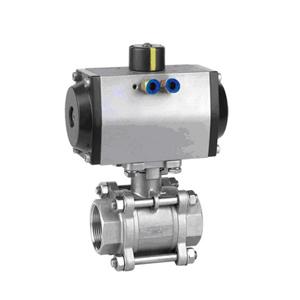

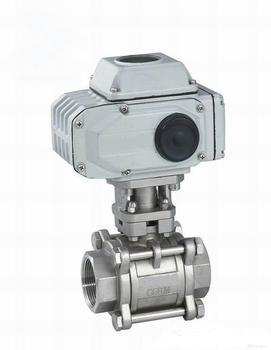

气动内螺纹球阀电动内螺纹球阀
内螺纹球阀 性能参数
公称压力
适用介质
适用稳定范围
螺纹类型
1.6-6.4MPa
水、油、气及某些腐蚀性液体(W。O。G)
-20~232℃~350℃
G。NPT。BSPT。BSP。DI259/2999
内螺纹球阀 主要零件材料
零件名称
材质
密封圈
聚四氟乙烯PTFE
球体
不锈钢SS316
密封垫
聚四氟乙烯PTFE
阀盖
不锈钢SS316
阀体
不锈钢CF8M
阀杆
不锈钢SS316
止推垫圈
聚四氟乙烯PTFE
填料
聚四氟乙烯PTFE
填料压盖螺母
不锈钢SS304
垫圈
不锈钢SS304
阀杆螺母
不锈钢SS304
手柄套
塑料PLASTIC
手柄
不锈钢SS304

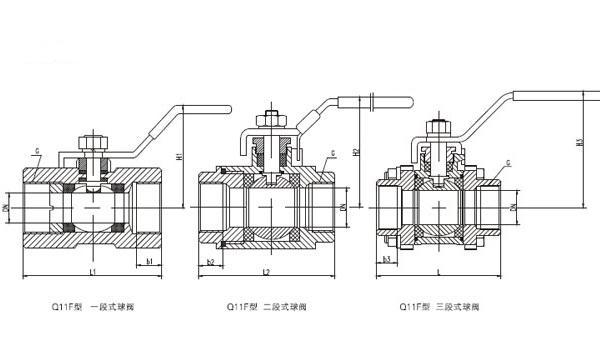

内螺纹球阀 主要外形尺寸
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
56.5
60
72
78
85
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127



返回页首

声明

  1. 本文中所有文字、数据、图片均只适用于参考,Q11F内螺纹球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
