电动V型调节球阀

关注次数:
电动V型调节球阀



电动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
特点
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
用途
电动V型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型调节球阀  压力试验/零件材料

公称通径DN(mm)
25~400
公称压力PN(MPa)
1.6~6.4
公称压力Ps(MPa)
强度试验
2.4~9.6
密封试验
1.76~7.0
材料\代号
C
P
R
主要
零件
阀体
WCB
ZG1Cr18Ni9Ti
ZGOCr18Ni12Mo2Ti
球杆
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
聚四氟乙烯、不锈钢、硬质合金
填料
聚四氟乙烯、柔性石墨
适用
工况
适用介质
水,蒸汽,油品
硝酸类
醋酸类
适用温度
-28~400℃
-28~500℃
执行器
型 号
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式
对夹式、法兰式,法兰按JB79-59标准

电动V型调节球阀  产品性能

基本误差
回差
死区
输入信号
输出信号
全行程的
≤±2%
全行程的
≤±2%
全行程的
≤0.8%
4~20mADC
4~20mADC

电动V型调节球阀  技术参数
公称通径D(mm)
25
32
40
50
65
80
100
125
150
200
250
300
350
400
额定流量系数Cv
32
43
78
90
160
250
360
610
1120
1850
2950
3700
7195
11466
公称压力PN(MPa)
1.6、2.5、4.0、6.4
流量特性
近似等百分比、直线特性
阀板转角(度)
0°~至90°(可调)
允许泄漏量等级
软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度)
8.5~30
36~60
可调节比
250:1
300:1

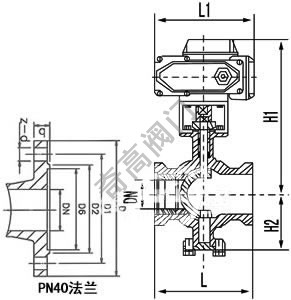

电动V型调节球阀  外形尺寸

公称通径
DN(mm)
尺    寸 (mm)
对夹
法兰式
L
H1
H2
D
D
D1
D2
q
Z-Φd
25
64
110
85
65
14
4-14
102
277
60
40
82
145
110
85
16
4-18
114
305
75
50
100
160
125
110
16
4--18
124
364
95
65
120
180
145
120
18
4-18
145
379
105
80
131
195
160
135
20
8-18
165
389
120
100
158
215
180
155
20
8-18
194
402
140
125
180
245
210
185
22
8-18
213
426
165
150
216
280
240
210
24
8-23
229
453
185
200
268
335
295
265
26
12-23
243
473
205
250
326
405
355
320
30
12-25
297
540
240
300
460
460
410
3750
30
12-25
338
590
290
350
470
-
-
-
-

-


400
525
-
-
-
-

-



声明

  1. 本文中所有文字、数据、图片均只适用于参考,电动V型调节球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
