高压锻钢球阀

关注次数:
高压锻钢球阀



高压锻钢球阀/Q41N高压锻钢法兰球阀/Q61N高压锻钢焊接球阀采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
高压锻钢球阀根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
高压锻钢球阀采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。压力:1.6MPa-32.0MPa。
高压锻钢球阀 特点
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下

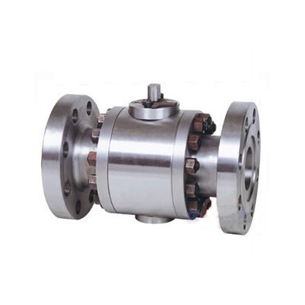

高压锻钢法兰球阀 高压锻钢焊接球阀
高压锻钢球阀 主要零件材料

零件名称
阀体
法兰
阀座阀杆、球
密封圈
双头螺栓
O形圈
材料
45
35
2Crl3
尼龙 1010
35CrMO
丁晴橡胶

高压锻钢球阀 主要性能规范
Q41N高压锻钢法兰球阀

型号
Q41N-160
Q41N-320
公称压力 PN(MPa)
16
32
试验压力
壳体
24
48.O
(Mpa)
密封(液)
17.6
35.2

密封(气)
0.6
适用温度
-40~80
适用介质
水、油品、氦、氢、氨等

Q61N高压锻钢焊接球阀

型号
Q61N-160
Q61N-320
公称压力 PN(MPa)
16
32
试验压力
壳体
24
48.O
(Mpa)
密封(液)
17.6
35.2

密封(气)
0.6
适用温度
-40~80
适用介质
水、油品、氦、氢、氨等



高压锻钢球阀 主要外形尺寸
Q41N高压锻钢法兰球阀

型号
公称通径 DN(mm)
L
L1
D
D1
M
D2
Z-φd
b
H
LO
重量
(kg)
Q41N-160

210
52
95
60
M24×2
18
3-18
20
77
220
5
15
230
62
95
60
M24×2
20
3-18
20
85
220
6
20
240
73
105
68
M33×2
28
3-18
20
94
250
8
25
260
77
105
68
M33×2
28
3-18
22
100
250
10
32
300
100
115
80
M42×2
38
4-18
24
120
300
19
40
350
110
165
115
M52×2
48
6-26
30
150
400
26
50
400
130
165
115
M64×3
58
6-26
32
165
400
39
65
490
140
200
145
M80×3
74
6-29
40
180
500
53
80
580
150
225
170
M100×3
94
6-33
50
200
600
76
100
620
178
260
195
M125×4
115
6-36
60
245
800
130
Q41N-320
10
210
52
95
60
M24×2
18
3-18
20
77
220
5
150
230
62
105
68
M33×2
28
3-18
20
85
220
6.5
20
240
73
105
68
M33×2
28
3-18
20
94
250
8
25
260
77
115
80
M42×2
35
4-18
25
100
250
11
32
300
100
135
95
M48×2
41
4-22
30
120
300
21
40
350
110
165
115
M64×2
47
6-26
35
150
400
28
50
400
130
200
145
M80×3
70
6-29
40
165
450
41
65
490
140
225
170
M100×3
90
6-33
50
180
500
56
80
580
150
260
195
M125×4
112
6-36
55
200
600
79
100
620
178
300
235
M155×4
135
8-36
65
245
800
134

Q61N高压锻钢焊接球阀

型号
公称通径DN(mm)
尺寸(mm)
重量 (kg)
L
L1
D
D1
H
Lo
16.MPa
32.0MPa
Q61N-160
Q61N-320
10
150
60
90
18
58
220
4
4.5
15
170
70
100
23
62
220
4.5
5
20
190
80
110
29
7S
250
6.5
7
25
205
95
115
36
80
250
8
9
32
230
110
150
43
96
300
16
18
40
260
120
170
49
111
400
22.5
24
50
330
140
200
61
128
400
35
38
65
360
150
225
80
180
500
48
52
80
380
160
270
105
200
600
67
72
100
430
188
320
118
245
800
116
124

声明

  1. 本文中所有文字、数据、图片均只适用于参考,高压锻钢球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
