气动V型调节球阀

关注次数:
气动V型调节球阀



气动V型调节球阀(法兰式、对夹式)是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。
 气动V型调节球阀  技术参数

阀类
传动方式
连结形式
结构形式
密封面
公称压力(MPa)
阀体材料
球阀
6-气动
6s-气动带手动
法兰式
对夹式
V型固定球
F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm)
15-300
材料\材料代号
C
P
R



阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球板
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
硬质合金 聚四氟乙烯
填料
聚四氟乙烯 柔性石墨



适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃~400℃
-28℃~250℃
控制型式
双作用/单作用
作用型式
切断/调节
输入信号
电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压
AC220V/DC24V
工作介质
净化压缩压气
执行器
型号
GT系列、HY系列、AW系列、ZSH系列
气源压力
0.4~0.7MPa

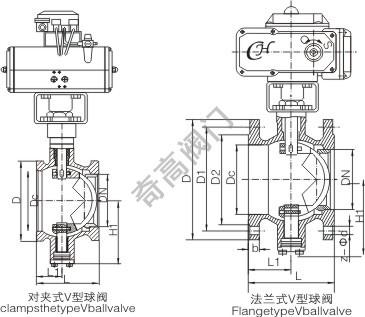

气动V型调节球阀  主要外形尺寸

公称通DN(mm)
尺 寸(mm)
执行器型号
H
H1
对夹式
法兰式
D
L
L1
D
D1
D2
P
L
Z-φd
25
320
57
64
50
25
110
85
65
14
102
4-14
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)
40
400
63
82
60
25
145
110
85
16
114
4-18
50
450
92
100
75
32
160
125
110
16
124
4-18
65
450
100
120
85
38
180
145
120
18
145
4-18
80
465
108
131
100
45
195
160
135
20
165
8-18
100
500
117
158
115
50
215
180
155
20
194
8-18
125
550
140
180
135
55
245
210
185
22
213
8-18
150
610
177
216
160
65
280
240
210
24
229
8-23
200
710
200
268
200
80
335
295
265
26
246
12-23
250
850
252
326
240
92
405
355
320
30
297
12-25
300
950
270



460
410
375
30
338
12-25
