美标蝶阀

关注次数:
美标蝶阀

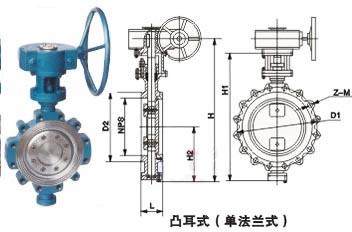

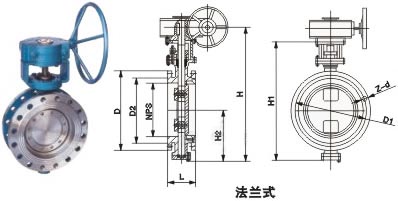

815830系列美标蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构,815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。其特点为:
由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。
美标蝶阀 型号编制

美标蝶阀  采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82
美标蝶阀  主要技术参数

公称通径
DN(mm)
830W
830L
2"~36"
2"~36"
公称压力
PN(Mpa)
150Lb
300Lb
试验压力
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、海水等
适用温度
-29℃~425℃

美标蝶阀  主要零件材质

零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

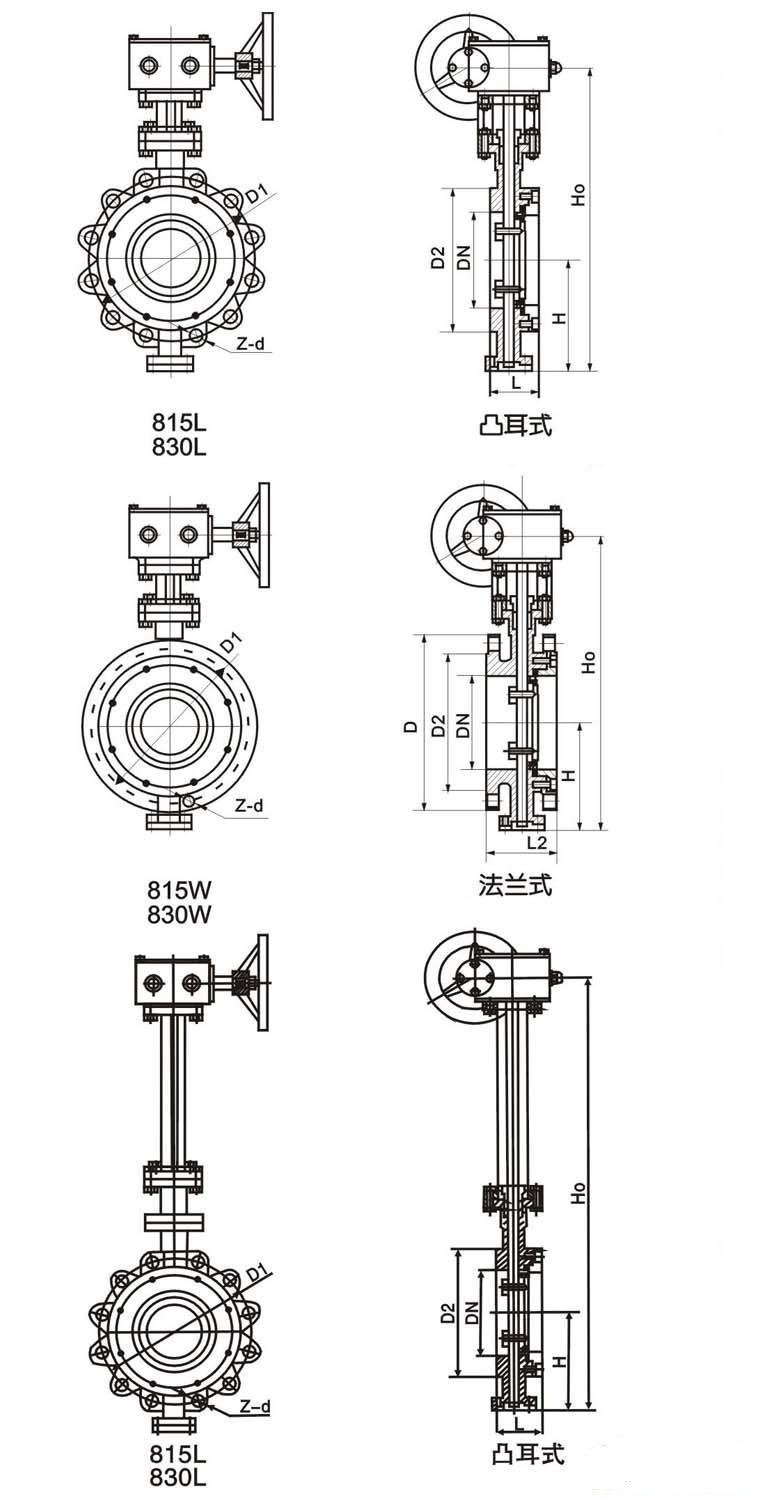

美标蝶阀  主要外形尺寸
美标815W

公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
参考重量
(kg)
L
L1
H
H0
D
D1
D2
M
Z-d
2"
50
43
108
110
345
152
120.5
92
M18
4-19
9
3"
80
49
114
125
380
190
152.5
127
M18
4-19
11
4"
100
56
127
145
415
229
190.5
157
M18
8-19
13
5"
125
64
140
165
455
254
216
186
M20
8-22
16
6"
150
70
140
175
545
279
241.5
216
M20
8-22
26
8"
200
71
150
210
645
343
298.5
270
M20
8-22
34
10"
250
76
160
250
695
406
362
324
M24
12-25
51
12"
300
86
178
285
830
483
432
381
M24
12-25
72
14"
350
92
190
320
900
533
476
413
M27
12-29
106
16"
400
102
216
355
980
597
540
470
M27
16-29
133
18"
450
114
222
380
1030
635
578
533
M30
16-32
176
20"
500
127
229
415
1110
699
635
584
M30
20-32
190
24"
600
154
267
475
1305
813
749.5
692
M33
20-35
394
30"
750
165
292
580
1525
985
914
857
M33
28-35
476
32"
800
190
318
630
1585
1060
978
914
M39
28-41
618
36"
900
203
330
680
1765
1168
1085
1022
M39
32-41
762

美标815L

公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
参考重量
(kg)
L
H
H0
D1
D2
M
Z-d
6"
150
70
175
545
241.5
216
M20
8-22
28
8"
200
71
210
615
298.5
270
M20
8-22
36
10"
250
76
250
695
362
324
M24
12-25
53
12"
300
86
285
830
432
381
M24
12-25
74
14"
350
92
320
900
476
413
M27
12-29
110
16"
400
102
355
980
540
470
M27
16-29
138
18"
450
114
380
1030
578
533
M30
16-32
180
20"
500
127
415
1110
635
584
M30
20-32
196
24"
600
154
475
1305
749.5
692
M33
20-35
400
30"
750
165
580
1525
914
857
M33
28-35
482
36"
900
203
680
1765
1085
1022
M39
32-41
488

美标830W

公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值)
参考重量(kg)
L
L1
H
H0
D
D1
D2
M
Z-d
2"
50
43
108
110
345
165
127
92
M18
8-19
9
20
3"
80
49
114
125
380
210
168
127
M20
8-22
12
29
4"
100
56
127
145
415
254
200
157
M20
8-22
13
35
5"
125
64
140
165
455
279
235
186
M20
8-22
18
40
6"
150
70
140
175
545
318
270
216
M20
12-22
28
81
8"
200
71
150
210
645
381
330
270
M24
12-26
37
94
10"
250
76
160
250
695
445
387
324
M27
16-29
56
158
12"
300
86
178
285
830
521
451
381
M30
16-32
79
183
14"
350
92
190
320
900
584
514
413
M30
20-32
116
239
16"
400
102
216
355
980
648
571
470
M33
20-35
146
302
18"
450
114
222
380
1030
711
628
533
M33
24-35
193
346
20"
500
127
229
415
1110
775
686
584
M33
24-35
209
434
24"
600
154
267
475
1305
914
813
692
M39
24-41
433
638
30"
750
165
292
580
1525
1092
997
857
M45
28-49
523
788
36"
900
203
330
680
1765
1270
1168
1022
M50
32-53
838
1146

美标830L

公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
参考重量(kg)
L
H
H0
D1
D2
M
Z-d
6"
150
76
175
545
270
216
M20
12-22
29
8"
200
89
210
615
330
270
M24
12-26
38
10"
250
114
250
695
387
324
M27
16-29
58
12"
300
114
285
830
451
381
M30
16-32
81
14"
350
127
320
900
514
413
M30
20-32
119
16"
400
140
355
980
591
470
M33
24-35
149
18"
450
152
380
1030
628
533
M33
24-35
198
20"
500
152
415
1110
686
584
M33
24-35
215
24"
600
178
475
1305
813
692
M39
24-41
436
30"
750
229
580
1525
997
857
M45
28-49
528
36"
900
241
680
1765
1168
1022
M50
32-52
843
