卫生级蝶阀

当前位置:首页蝶阀

卫生级蝶阀

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

  • 产品介绍
  • 服务承诺
  • 订货流程

D81F卫生级蝶阀/D681F气动卫生级蝶阀/D981F电动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。卫生级蝶阀属于快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。卫生级蝶阀具有结构紧凑、装拆方便等优点。

1、设计新颖、合理、结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

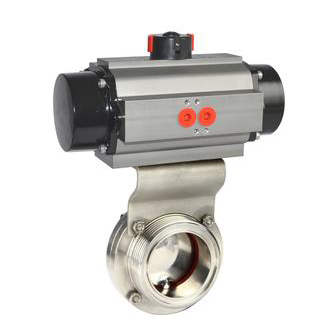

卫生级气动蝶阀卫生级电动蝶阀
卫生级气动蝶阀卫生级电动蝶阀

卫生级蝶阀 采用标准

设计标准:GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

卫生级蝶阀 主要技术参数


公称通径

DN(mm)

15~150

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等


卫生级蝶阀 主要零件材料


零件名称

材料

阀体

304、316、316L

蝶板

304、316、316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304、316、316L

填料

硅橡胶、氟橡胶、聚四氟


卫生级蝶阀 密封材料选用和适用温度


材料品种

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

PTFE

SI

VITON

NR

PA

型号代号

F或XC、JC

XD或JD

XE或JE

X1

N

耐高温度

232℃

250℃

204℃

85℃

93℃

耐低温度

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

-30~+150℃

-70~+150℃

-23~+60℃

-20~+85℃

-30~+93℃


卫生级蝶阀 主要外形尺寸


规格 (ISO)

A

B

D

L

H

Kg

20

50

78

19.05

130

82

1.2

25

50

78

25.4

130

82

1.2

32

50

78

31.8

130

82

1.05

38

50

86

38.1

130

86

1.2

51

52

102

50.8

140

96

1.7

63

56

115

63.5

150

103

2.1

76

56

128

76.1

150

110

2.4

89

60

139

88.9

170

116

2.7

102

64

154

101.6

170

122

3.05

108

64

159

108

170

126

3.15

133

80

138

133

190

138

5.2

159

90

215

159

190

153

9.2


声明

  1. 本文中所有文字、数据、图片均只适用于参考,卫生级蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:4000-700-665。
  2. 若无说明,本文章均为原创,转载时请注明本文地址,谢谢合作!
