D341X法兰蝶阀

关注次数:
D341X法兰蝶阀



D41J法兰蝶阀/D641J气动蝶阀/D941J电动蝶阀在气体、液体管道上起调节流量或截流介质的作用,法兰衬胶蝶阀具有耐强腐蚀、稳定性好、可靠性强的特点,法兰衬胶蝶阀还具有密封可靠性强,防腐能力强,操作力矩小等优点,因此法兰衬胶蝶阀广泛的应用于食品、医药、化工、石油、电力、轻纺、造纸等行业。
法兰蝶阀 采用标准
法兰连接尺寸GB4216.4-84;GB9115.8-88
结构长度GB12221-89
压力试验GB/T13927-92;ZBJ16006-90
法兰蝶阀  主要技术参数

公称通径DN(mm)
50~2000
公称压力PN(MPa)
0.6
1.0
试验压力
Ps(MPa)
强度试验
0.9
1.5
密封试验
0.66
1.1
适用介质
水、蒸汽、油品、海水、酸类
适用温度
-40℃~200℃

法兰蝶阀  主要零件材料

名称
材料
阀体
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
HT250
阀板
WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
HT250
阀杆
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
密封圈
CR、NBR、EPDM、FPM
填料
NBR、柔性石墨 V型橡胶垫

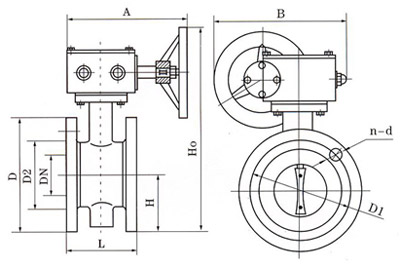

法兰衬胶蝶阀  主要外形尺寸

通径(DN)
L
D1
D
Z-Φd
H
H0
A
B
D0
Wt/kg
50
108
125
165
4-18
82.5
443
125
125
80
51
65
112
145
185
4-18
92.5
463
125
125
80
62
80
114
160
200
8-18
100
483
125
125
80
73.5
100
127
180
220
8-18
110
498
125
125
80
87
125
140
210
250
8-18
125
682
325
245
150
98
150
140
240
285
8-22
142.5
736
325
245
150
102
200
152
295
340
8-22
170
800
325
245
150
150
250
165
350
395
12-22
192.5
895
363
313
200
170
300
178
400
445
12-22
222.5
956
363
313
200
220
350
190
460
505
16-22
252.5
1029
363
313
250
350
400
216
515
565
16-26
282.5
1103
363
313
250
430
450
222
565
615
20-26
307.5
1280
465
439
300
550
500
229
620
670
20-26
335
1186
546
431
360
580
600
267
725
780
20-30
390
1321
546
556
360
850
700
430
840
895
24-30
420
1431
546
556
360
950
800
470
950
1015
24-33
477.5
1542
546
556
360
1150
900
510
1050
1115
28-33
1117.5
1800
617
706
360
1750
1000
550
1160
1230
28-36
582.5
2363
632
706
360
2100
1200
630
1380
1455
32-39
692.5
2583
632
706
360
2580
1400
710
1590
1675
36-42






1600
790
1820
1915
40-48






1800
870
2020
2115
44-48






2000
950
2230
2325
48-48







:1.以上蝶阀的密封试验压力DN32~DN800为1.0Mpa;DN900~DN1000为0.6Mpa;DN1200~DN2000为0.25Mpa;
2.如工作压力超过1.0Mpa建议选用三偏心蝶阀;
3.以上蝶阀的连接尺寸均按1.0Mpa标准制造,如阀板衬橡胶等特殊需要,订货时需注明。
