电动调节蝶阀

关注次数:
电动调节蝶阀



电动调节蝶阀220V AC电源为动力,接受0~10mA或4~20mA标准信号,驱使阀门开度与此操作信号相对应,达到调节介质压力、流量、温度之目的,结构简单,操作方便。阀板为椭圆斜关结构,泄漏量小。适用于大口径、大流量场合。由于有自清洗作用,所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用,能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小,从而实现工业过程的自动调节和远距离控制。
电动调节蝶阀 主要技术参数
公称通径mm
50
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
额定流量系数Kv
85
220
340
530
770
1360
2310
3060
4160
5450
6900
8500
12200
16600
21700
27100
34000
公称压力MPa
0.1
允许压差MPa
0.6
0.5
0.25
0.14
0.06
0.032
0.046
0.029
0.02
0.033
0.024
0.014
0.009
0.016
0.011
0.008
阀板转角
0~70°
流量特性
近似等百分比
阀颈型式
普通式(常温型);热片式(中温型)
介质温度
铸铁:-20~+200;铸钢:-40~+250(常温型); -40~+450(中温型)
法兰标准
法兰连接:JB81-59
注:1. 表列许用压差为阀板70°全开时的值,小于70°使用时,△P为会提高。
    2. 如欲高于表列许用压差可选配大一档执行机构。
电动调节蝶阀 性能指标
项目
指标值
项目
指标值
基本误差%
≤±3.5
始终点偏差%
≤±3.0
回差%
≤3.0
额定转角偏差%
≤±3
死区%
≤3.0
允许泄漏量L/h
0.5%×阀额定容量
电动调节蝶阀 主要零件材料
阀体、阀板
不锈钢SUS304
-250~+550℃
阀杆
不锈钢SUS316L
填料
柔性石墨
-200~+600℃

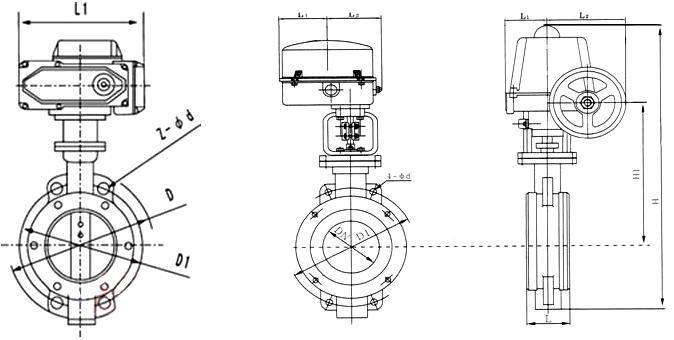

电动调节蝶阀 主要外形尺寸
公称通经(DN)
主要尺寸
法兰尺寸
L
L1/L2
H
H1
A
1.0MPa
1.6MPa
2.5MPa
硬密封
软密封
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
43
112
63
625
245
165
125
4-18
165
125
4-18
165
125
4-18
65
112
46
115
70
625
245
185
145
4-18
185
145
4-18
185
145
8-18
80
114
46
120
83
645
245
200
160
4-18
200
160
8-18
200
160
8-18
100
127
52
138
105
675
355
220
180
8-18
220
180
8-18
235
190
8-22
125
140
56
164
115
715
355
250
210
8-18
250
210
8-18
270
220
8-26
150
140
56
175
137
800
355
285
240
8-22
285
240
8-22
300
250
8-26
200
152
60
200
164
850
250
340
295
8-22
340
295
12-22
360
310
12-26
250
165
68
243
206
925
250
395
350
12-22
405
355
12-26
425
370
12-30
300
178
78
250
230
1035
450
445
400
12-22
460
410
12-26
485
430
16-30
350
190
78
280
248
1070
450
505
460
16-22
520
470
12-26
555
490
16-33
400
216
102
305
289
1190
450
565
515
16-26
580
525
16-26
620
550
16-36
450
222
114
350
320
1250
650
615
565
20-26
640
585
16-30
670
600
20-36
500
229
127
380
343
1290
650
670
620
20-26
715
650
20-30
730
660
20-36
600
267
154
445
413
1455
850
780
725
20-30
840
770
20-33
845
770
20-39
700
292
165
480
478
1585
850
895
840
24-30
910
840
24-36
960
875
24-42
800
318
190
530
525
1700
1250
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
203
580
585
1965
1250
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
216
650
640
2015
1250
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
254
760
755
2250
1250
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
