Q47F固定球阀

关注次数:
Q47F固定球阀



Q47F固定球阀/Q647F气动固定球阀/Q947F电动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
气动固定球阀

 电动固定球阀


Q47F固定球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN25-8001"~32"
固定球阀 产品特点
1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
(2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
(3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
(4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
(5)排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
(6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
(7)电动固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
固定球阀 技术规范
设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113
JB/T79 Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598
固定球阀 压力试验
压力等级
试验压力(MPa)
公称压力(PN)
磅级(Class)
壳体试验
密封试验
1.0
-
1.5
1.1
1.6
-
2.5
1.76
2.5
-
3.8
2.75
4.0
-
6.0
4.4
6.4
-
9.6
7.04
-
150
3.0
2.2
-
300
7.6
5.6
-
600
15.0
11.0
-
10K
2.4
1.5
-
20K
5.8
4.0

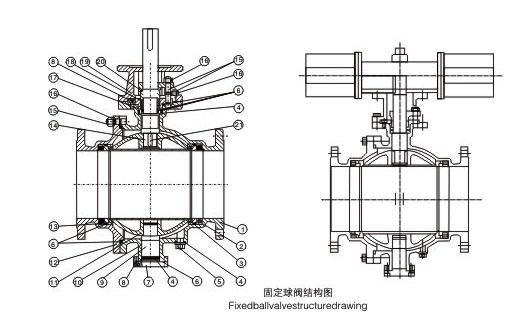

固定球阀 主要零件材料
序号
零件名称
材质
GB
ASTM
1
阀体
WCB
A2116-WCB
2
弹簧
60Si2aMn
AISI 9260
3
密封圈
PTFE
PTFE
4
垫片
PTFE
PTFE
5
排污螺母
25
A105
6
"0" 型密封圈
橡胶
橡胶
7
底盖
25
A105
8
螺钉
35
A193-B7
9
固定轴
1Cr13
A276-410
10
滑动轴承
PTFE&
PTFE&
11
球体
1C18Ni9Ti
SS304
12
阀盖
WCB
A216-WCB
13
阀座
25
A105
14
阀杆
1Cr33
A276-410
15
螺柱
35CrMoA
A193-B7
16
螺母
35
A194-2H
17
压套
25
A105
18
填料
PTFE
PTFE
19
支架
WCB
A216-WCB
20
填料压盖
WCB
A2116-WCB
21
Key
45
AISI C 1045
固定球阀/气动固定球阀/电动固定球阀 主要外形尺寸
PN1.6MPa外形尺寸
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
d1
25
32
40
50
65
80
100
125
150
200
250
300
337
387
438
489
591
686
L
165
180
190
216
241
283
305
356
394
457
533
610
686
762
864
914
1067
1245
H
50
55
80
102
114
127
152
184
219
273
360
395
430
470
550
580
700
800
手动
H1
75
85
95
107
125
152
178
300
330
398
495
580
625
670
698
840
1050
1100
E
-
-
-
-
-
-
-
-
-
116
116
171
171
257
257
257
150
83
F
-
-
-
-
-
-
-
-
-
350
350
400
420
400
420
400
410
650
W
160
160
230
230
400
400
650
1050
1050
600
600
800
800
800
800
800
800
800
Wt(Kg)
4.5
5.7
7.0
12
16
22
35
58
74
205
322
460
576
864
1280
1600
1600
4500
电动
H2
-
-
-
-
-
-
-
-
554
600
652
760
770
830
-
940
940
1115
L1
-
-
-
-
-
-
-
-
235
235
235
259
400
400
-
410
410
410
气动
H3
215
240
264
274
379
389
479
552
666
736
926
1059
1127
1393
1468
1538
1538
1450
L2
200
270
270
270
405
405
576
576
776
776
776
1060
1060
1360
1360
1360
1360
2840
PN2.5MPa外形尺寸
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
d1
25
32
40
50
65
80
100
125
150
200
250
300
337
387
438
489
591
686
L
165
180
190
216
241
283
305
381
403
502
568
648
762
838
914
991
1143
1346
H
50
55
80
102
114
127
152
184
219
273
360
395
430
470
550
580
700
800
手动
H1
75
85
95
107
125
152
178
300
330
398
495
580
625
670
698
840
1050
1100
E
-
-
-
-
-
-
-
-
-
116
116
171
171
257
257
257
150
83
F
-
-
-
-
-
-
-
-
-
350
350
420
420
400
400
400
410
650
W
160
160
230
230
400
400
650
1050
1050
600
600
800
800
800
800
800
800
800
Wt(Kg)
4.5
5.7
7.0
15
24
30
55
87
118
255
370
533
640
1030
1524
2100
4200
5300
电动
H2
-
-
-
-
-
-
-
-
235
235
400
400
410
410
-
420
690
690
L1
-
-
-
-
-
-
-
-
74
350
350
420
420
400
-
400
410
650
气动
H3
215
240
264
340
379
452
479
646
666
814
1002
1059
1150
1205
1250
1295
1390
1470
L2
200
270
270
405
405
574
574
756
756
1060
1060
1060
1360
1360
2840
2840
3300
3300
PN4.0MPa外形尺寸
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
d1
25
32
40
50
65
80
100
125
150
200
250
300
337
387
438
489
591
686
L
165
180
190
216
241
283
305
381
403
502
568
648
762
838
914
991
1143
1346
H
50
55
80
102
114
127
152
184
219
273
360
395
430
470
550
580
700
800
手动
H1
75
85
95
107
125
152
178
300
330
398
495
580
625
670
698
840
1050
1100
E
-
-
-
-
-
-
-
-
-
116
116
171
171
257
257
257
150
83
F
-
-
-
-
-
-
-
-
-
350
350
420
420
400
400
400
410
650
W
160
160
230
230
400
400
650
1050
1050
600
600
800
800
800
800
800
800
800
Wt(Kg)
4.5
5.7
7.0
15
24
30
55
87
118
255
370
533
640
1030
1524
2100
4200
5300
电动
H2
-
-
-
-
-
-
-
-
235
235
400
400
410
410
-
420
690
690
L1
-
-
-
-
-
-
-
-
74
350
350
420
420
400
-
400
410
650
气动
H3
215
240
264
340
379
452
479
646
666
814
1002
1059
1150
1205
1250
1295
1390
1470
L2
200
270
270
405
405
574
574
756
756
1060
1060
1060
1360
1360
2840
2840
3300
3300
