Z641H气动法兰闸阀

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-32051999
  • 销售:021-32050777
  • 传真:021-66099555

  • 产品介绍
  • 服务承诺
  • 订货流程

Z641系列气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。

为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。
由于其技术先进,性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

气动法兰闸阀 结构特点

1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器,使之发讯;下活塞行之行程下端可顶下下回讯器,使之发讯,以作为闸阀开闭信息在操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于低位置;反之,闸阀全开时,外伸指示杆位于高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位,闸阀处于气动操作状态;反之,将转换手柄逆时针方向提转到“手动”定于孔处定位,闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。 手动操作闸阀时,手轮旋向和普通手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。

气动法兰闸阀 主要性能参数
公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC


型号

Z6S41H-25

Z6S41H-16

Z6S41T-10

公称通径DN(mm)

50~600

40~400

40~400

适用介质

水、蒸气
、油品

水、蒸气

水、蒸气

高介质温度(℃)

425

425

200

气缸工作压力(表)MPa

0.4~0.6


气动法兰闸阀 结构原理

本系列产品以0.4~0.6MPa(表压)净化压缩空气作工作压力,推动活塞,带动闸板作垂直于流体的位移,实现开启开关闭阀门的目的。

巧妙设计的双层气缸和缓冲机构

双层气缸和缓冲机构的工作原理,按闸板工作的四个阶段分述如下:
1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的大静磨擦力,带动闸板上升。 压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
2、闸阀开启的后阶段:在闸板稍稍开启以后,下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。
3、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。
4、闸板关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。灵活可靠的气动-手动转换机构,装气缸盖上部的气动-手动转换机构,在闸阀开启的关闭过程的任何位置上,都可十分方便的转动操作手柄,直接地进行由气动至手动或由手动至气动的操作方式的转换,转换操作手柄采用定位销式自锁设计,手柄定位后,可靠镇定。由电磁阀及其控制电路或供风系统发生故障时,不需其他辅助工具,即可迅速转换成手动操作状态,保证线路正常运行,避免事故发生。在新建工程的自控制系统未完成之前,本系列闸阀可以可靠地作为手动闸阀使用,动作时灵活轻快。
关阀时间可调通过调整,安装在隔板上的缓冲机构,还可以在一定范围内调整闸板关闭的时间。
本阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。因此,使用本阀可以实现远距离控制,集中控制和自动控制。
1、耐腐防蚀的气缸 本阀的气缸选用于无缝钢管制造,内表面镀以耐腐性硬铬,并经抛光处理,具有磨擦力小、不易锈蚀、高硬度、寿命长等优点。
2、气缸中的密封圈采用丁晴橡胶○形密封圈,密封性能可靠,维修时更换方便

气动法兰闸阀 性能规范

1、阀体性能

型号

公称压力PN(MPa)

阀体试验压力
PN(MPa)

工作温度(℃)

120

200

225

250

300

350

400

425

强度试验

密封试验

工作压力P(MPa)

Z6S41T-10

1.6

2.4

1.6

-

1.6

-

1.5

1.3

1.2

1.0

0.9

Z6S41H-25

2.5

3.8

2.5

-

2.5

-

2.3

2.0

1.8

1.6

1.4

Z6S41H-40

4.0

6.0

4.0

-

4.0

-

3.6

3.2

2.8

2.6

2.2

Z6S41H-64

6.4

9.6

6.4

-

6.4

-

5.7

5.2

4.6

3.8

3.6

2、气缸性能

型号

公称压力
PN(MPa)

气缸密封试验压力
PN(MPa)

气缸工作压力
PN(MPa)

Z6S41T-10
Z6S41H-25
Z6S41H-40
Z6S41H-64

0.6

0.6

0.4~0.6

3、耗气量

[净化压缩空气压力:0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算) 。

气缸直径D(mm)

50

80

100

150

200

250

300

350

400

耗气量(m)

0.0023

0.0029

0.0033

0.0084

0.0169

0.0198

0.0320

0.0636

0.0707

气动法兰闸阀 主要零件材料

阀体、阀盖、阀板

铸钢

阀体及闸板的密封面

合金钢

阀杆

不锈钢

双头螺栓

35号钢

气缸

20号无缝钢管

活塞

铸铝合金

手动螺母

青铜

密封圈

石棉橡胶板
缠绕式金属石墨垫片

活塞环及轴环

耐油橡胶○型圈

填料函

石墨石棉绳

气动法兰闸阀

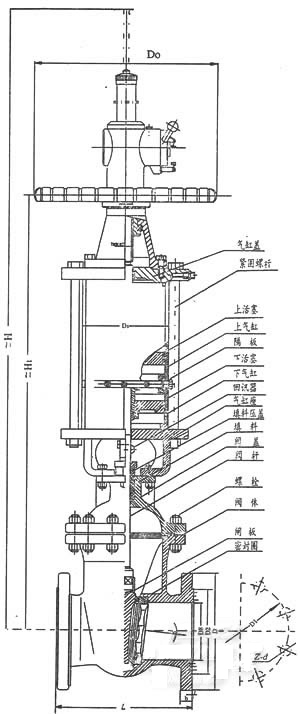

气动法兰闸阀 主要外形尺寸

PN1.6MPa外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

16

3

250

865

160

250

4-18

M12×1.25

42

80

195

160

135

20

3

280

1100

160

300

8-18

54

100

215

180

155

20

3

300

1200

160

350

8-18

100

150

280

240

210

24

3

350

1380

219

400

8-23

135

200

335

295

265

26

3

400

1580

273

400

12-23

270

250

405

355

320

30

3

450

1710

273

400

12-25

M20×1.5

350

300

460

410

375

30

4

500

1880

325

500

12-25

480

350

520

470

435

34

4

550

2180

426

500

16-25

570

400

580

525

485

36

4

600

2325

459

550

16-30

900

450

640

585

545

40

4

650

2570

500

550

20-30

1560

500

705

650

608

44

4

700

2800

600

600

20-34

M24×1.5

1820

600

840

770

718

48

5

800

3010

600

600

20-41

M27×1.5

2850

PN2.5MPa外形尺寸


DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

865

160

250

4-18

M12×1.25

42

80

195

160

135

22

3

280

1100

160

300

8-18

54

100

230

190

160

24

3

300

1200

160

350

8-23

105

150

300

250

218

30

3

350

1380

219

400

8-25

190

200

360

310

278

34

3

400

1580

273

400

12-25

280

250

425

370

332

36

3

450

1710

273

400

12-30

M20×1.5

405

300

485

430

390

40

4

500

1880

325

500

16-30

535

350

550

490

448

44

4

550

2180

426

500

16-34

720

400

610

550

405

48

4

600

2325

459

550

16-34

1200

450

660

600

555

50

4

650

2570

500

550

20-34

1910

500

730

660

610

52

4

700

2800

650

600

20-41

M24×1.5

2250

600

840

770

718

56

5

800

3010

730

600

20-41

M27×1.5

3100


PN4.0MPa外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

890

160

300

4-18

M12×1.25

62

80

195

160

135

22

3

310

1150

219

350

8-18

130

100

230

190

160

24

3

350

1300

273

400

8-23

155

150

300

250

218

30

3

450

1450

273

400

8-25

240

200

375

320

282

38

3

550

1660

325

500

12-30

M20×1.5

280

250

445

385

345

42

3

650

1860

325

500

12-34

305

300

510

450

408

46

4

750

2010

426

500

16-34

580

350

570

510

465

52

4

850

2350

459

550

16-34

770

400

655

585

535

58

4

950

2530

600

550

16-41

1260

450

680

610

560

60

4

1050

2780

650

600

20-41

M24×1.5

1680

500

755

670

612

62

4

1150

3100

730

600

20-48

M27×1.5

2150

PN6.4MPa外形尺寸

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

175

135

105

26

3

250

865

160

250

4-23

M12×1.25

85

80

210

170

140

30

3

310

1170

300

300

8-23

125

100

250

200

168

32

3

350

1280

350

350

8-25

178

150

340

280

240

38

3

450

1470

400

400

8-34

305

200

405

345

300

44

3

550

1650

400

400

12-34

M20×1.5

410

250

470

400

350

48

3

650

1810

400

400

12-41

690

300

530

460

412

54

4

750

1960

500

500

16-41

770

350

595

525

475

60

4

850

2240

500

500

16-41

980

400

670

585

525

66

4

930

2450

550

550

16-48

M24×1.5

1970
