软密封闸阀

关注次数:
软密封闸阀



软密封闸阀也称弹性座封闸阀,采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
结构特点
1.整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
软密封闸阀 主要性能参数

型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z41X-10
10
1
80
Z41X-16Q
16
1.6
80

软密封闸阀 主要零件材料

型号
材料
阀体、阀盖
阀杆
衬胶闸板
填料
Z41X-10
灰铸铁
铬镍不锈钢
球墨铸铁(丁晴橡胶)
丁晴橡胶
Z41X-16Q
球墨铸铁
铬镍不锈钢
球墨铸铁(丁晴橡胶)
丁晴橡胶

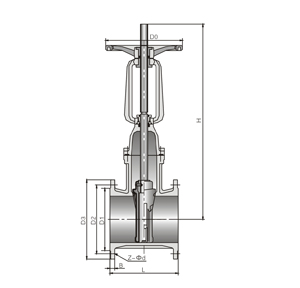

软密封闸阀 主要外形尺寸
Z41X-10 型明杆软密封闸阀

DN
L
D
D0
D1
b
f
z×Φd
50
178
165
125
99
20
3
4×Φ19
65
190
185
145
118
20
3
4×Φ19
80
203
200
160
132
22
3
8×Φ19
100
229
220
160
132
22
3
8×Φ19
125
254
250
210
184
26
3
8×Φ19
150
267
285
240
211
26
3
8×Φ23
200
229
340
295
266
26
3
8×Φ23
250
330
395
350
319
28
4
12×Φ23
300
356
445
400
370
28
4
12×Φ23
350
381
505
460
429
30
4
16×Φ23
400
406
565
515
480
32
4
16×Φ28
450
432
615
565
530
32
4
20×Φ28
500
457
670
620
582
34
4
20×Φ28
600
508
780
725
682
36
5
20×Φ31

Z41X-16Q 型明杆软密封闸阀

DN
L
D
D0
D1
b
f
z×Φd
50
178
165
125
99
19
3
4×Φ19
65
190
185
145
118
19
3
4×Φ19
80
203
200
160
132
19
3
8×Φ19
100
229
220
180
156
19
3
8×Φ19
125
254
250
210
184
19
3
8×Φ19
150
267
285
240
211
19
3
8×Φ23
200
229
340
295
266
20
3
12×Φ23
250
330
405
355
319
22
3
12×Φ28
300
356
460
410
370
24.5
4
12×Φ28
350
381
520
470
429
26.5
4
16×Φ28
400
406
580
525
480
28
4
16×Φ31
450
432
640
585
548
30
4
20×Φ31
500
457
715
650
609
31.5
4
20×Φ34
600
508
840
770
720
36
5
20×Φ37
