Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为聚四氟乙烯,公称压力 PN16~PN25,阀体材料为灰铸铁衬氟塑料的闸阀。

Z41F46氟塑料衬里楔式闸阀 主要性能参数


型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z41F46-16

16

1.6

≤150

腐蚀性介质

Z41F46-16C

Z41F46-25

25

2.5


Z41F46氟塑料衬里楔式闸阀 主要零件材料


型号

材料

阀体、阀盖

闸板、阀杆

阀杆螺母

填料

手轮

Z41F46-16

灰铸铁衬氟塑料

碳素钢衬氟塑料

球墨铸铁或铝青铜

聚四氟乙烯

球墨铸铁

Z41F46-16C

铸钢

Z41F46-25


衬氟闸阀

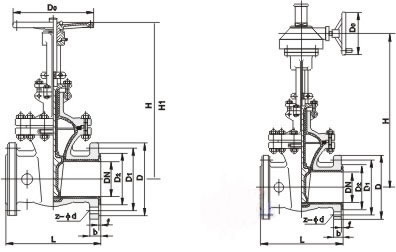

Z41F46氟塑料衬里楔式闸阀主要外形尺寸

Z41F46 型 PN16 氟塑料衬里楔式闸阀


DN

L

D

D1

D2

b

z×Φd

H

H1

D0

重量/kg

40

240

145

110

85

16

4×Φ18

320

370

200

15

50

250

160

125

100

16

4×Φ18

350

405

200

20

65

270

180

145

120

18

4×Φ18

400

470

280

30

80

280

195

160

135

20

8×Φ18

460

560

280

38

100

300

215

180

155

20

8×Φ18

515

625

320

45

125

325

245

210

185

22

8×Φ18

570

690

360

70

150

350

280

240

210

24

8×Φ23

640

790

400

90

200

400

335

295

265

26

12×Φ23

700

910

450

150


Z41F46 型 PN25 氟塑料衬里楔式闸阀


DN

L

D

D1

D2

b

z×Φd

H

H1

D0

重量/kg

40

240

145

110

85

16

4×Φ18

320

370

200

15

50

250

160

125

100

16

4×Φ18

350

405

200

20

65

270

180

145

120

18

4×Φ18

400

470

280

30

80

280

195

160

135

20

8×Φ18

460

560

280

38

100

300

215

180

155

20

8×Φ18

515

625

320

48

125

325

245

210

185

22

8×Φ18

570

690

360

76

150

350

280

240

210

24

8×Φ23

640

790

400

100

200

400

335

295

265

26

12×Φ23

700

910

450

165
