排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,适用介质为灰水混合物,渣水混合物渣水比≥1:15。排渣闸阀PZ41H 型 PN10~PN63:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力 PN10~PN63,阀体材料为灰铸铁(PZ41H-10 PZ41H-16)、碳素钢(PZ41H-10C~63)的排渣闸阀。

排渣闸阀 主要性能参数


型号

PN

工作压力/MPa

适用温度/℃

适用介质

PZ41H-10

10

1

≤100

灰渣水混合物(灰水比 1:1:5 大粒度≤50mm)

PZ41H-16

16

1.6

PZ41H-10C

10

1

PZ41H-16C

16

1.6

PZ41H-25

25

2.5

PZ41H-40

40

4

PZ41H-63

63

6.3


排渣闸阀 主要零件材料


型号

材料

阀体、阀盖

闸板

阀体密封圈

阀杆

垫片

填料

PZ41H-10

灰铸铁

灰铸铁镶铬不锈钢

灰铸铁镶铬不锈钢

铬不锈钢

橡胶石棉板

石棉石墨

PZ41H-16

PZ41H-10C

碳素钢

碳素钢堆焊铁基合金

碳素钢堆焊铁基合金

PZ41H-16C

PZ41H-25

PZ41H-40

PZ41H-63


排渣闸阀

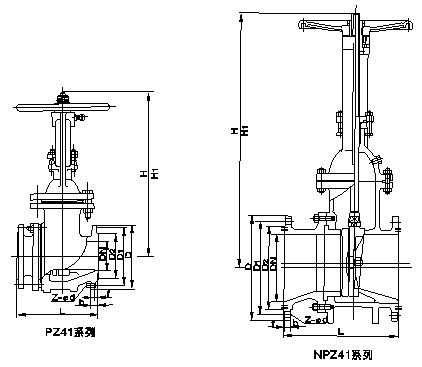

排渣闸阀 主要外形尺寸

PZ41H 型 PN10 排渣闸阀


DN

L

D

D1

D2

b

z×Φd

f

H

H1

重量/kg

50

250

165

125

99

20

4×Φ18

3

420

335

57

80

280

200

160

132

20

8×Φ18

3

615

510

75

100

300

220

180

156

22

8×Φ18

3

805

685

93

150

350

285

240

211

24

8×Φ22

3

652

790

155

200

400

340

295

266

24

8×Φ22

3

1085

885

217

250

450

395

350

319

26

12×Φ22

3

1235

1015

280

300

500

445

400

370

26

12×Φ22

4

1450

1190

350

350

550

525

460

429

26

16×Φ22

4

1640

1350

540

400

600

565

515

480

28

16×Φ26

4

1798

1460

820

450

650

615

565

530

28

20×Φ26

4

1980

1620

1120

500

700

670

620

582

30

20×Φ28

4

2190

1800

1440


PZ41H 型 PN16 排渣闸阀


DN

L

D

D1

D2

b

z×Φd

f

H

H1

重量/kg

50

250

165

102

99

20

4×Φ18

3

420

335

60

80

280

200

133

132

22

8×Φ18

3

615

510

78

100

300

220

180

158

24

8×Φ18

3

805

685

96

150

350

285

240

212

28

8×Φ22

3

952

790

158

200

400

340

295

268

30

12×Φ22

3

1085

885

222

250

450

405

355

320

32

12×Φ26

3

1235

1015

289

300

500

460

410

370

34

12×Φ26

4

1450

1190

365

350

550

520

470

430

38

16×Φ26

4

1640

1350

558

400

600

580

525

482

40

16×Φ30

4

1798

1460

850

450

650

640

585

532

44

21×Φ30

4

1980

1620

1164

500

700

715

650

585

46

20×Φ33

4

2190

1800

1482


PZ41H 型 PN25 排渣闸阀


DN

L

D

D1

D2

b

z×Φd

f

H

H1

重量/kg

50

250

165

125

102

20

4×Φ18

3

420

335

99

80

280

200

160

133

22

8×Φ18

3

615

510

118

100

300

235

190

158

24

8×Φ22

3

805

685

147

150

350

300

250

212

30

8×Φ26

3

952

790

204

200

400

360

310

278

34

12×Φ26

3

1085

885

273

250

450

425

370

335

36

12×Φ30

3

1235

1015

383

300

500

485

430

390

40

16×Φ30

4

1450

1190

478

350

550

555

490

450

44

16×Φ33

4

1640

1350

680

400

600

620

550

505

48

16×Φ36

4

1798

1460

1008

450

650

670

600

555

50

20×Φ36

4

1980

1620

1344

500

700

730

660

615

52

20×Φ36

4

2190

1800

1827


PZ41H 型 PN40 排渣闸阀


DN

L

D

D1

D2

b

z×Φd

f

H

H1

重量/kg

50

250

165

125

88

20

4×Φ18

3

444

340

98

80

310

200

160

121

22

8×Φ18

3

636

508

126

100

350

235

190

150

24

8×Φ22

3.5

930

680

456

150

450

300

250

204

30

8×Φ26

3.5

984

800

228

200

550

375

320

260

38

12×Φ30

3.5

1094

875

298

250

650

450

382

313

42

12×Φ33

3.5

1270

1010

372

300

750

515

450

364

46

16×Φ33

3.5

1470

1180

450

350

850

580

510

422

52

16×Φ36

4

1555

1245

530

400

950

660

585

474

58

16×Φ39

4

1650

1280

610

450

4050

685

610

524

60

20×Φ39

4

1817

1415

690

500

1150

755

670

576

62

20×Φ42

4

1990

1560

772


PZ41H 型 PN63 排渣闸阀


DN

L

D

D1

D2

b

z×Φd

f

H

H1

重量/kg

50

250

180

135

88

26

4×Φ22

3

444

340

142

80

310

215

170

121

30

8×Φ22

3

636

508

168

100

350

250

200

150

32

8×Φ26

3.5

830

680

210

150

450

345

280

204

38

8×Φ33

3.5

984

800

270

200

550

415

345

260

44

12×Φ36

3.5

1094

875

367

250

650

470

400

212

48

12×Φ36

3.5

1270

1010

450

300

750

530

460

364

54

16×Φ36

3.5

1470

1180

548

350

850

600

525

422

60

16×Φ39

4

1555

-

532

400

950

670

585

474

66

16×Φ42

4

1650

1280

615

450

1050

715

630

524

70

20×Φ42

4

1817

1415

695

500

1150

800

705

476

76

20×Φ48

4

1990

1560

778
